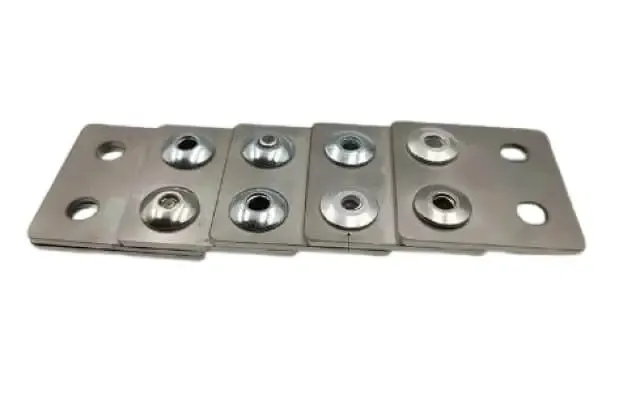

Qual Tamanho de Furo Perfurar para Porca Rebite 1/4-20
By RIVMATE
Quando se instala uma porca-riveta 1/4-20, escolher o tamanho certo do furo é crucial para garantir um encaixe seguro e um desempenho ótimo. Neste blog, vamos explorar o tamanho recomendado do furo para a porca-riveta 1/4-20, os erros comuns a evitar e como obter o encaixe perfeito para uma instalação confiável e duradoura.
Quais são os Usos e Características dos Porcas de Rebite 1/4-20?
Usos
A porca de rebite 1/4-20 é usada principalmente para criar conexões rosqueadas seguras em materiais de parede fina, como metais, plásticos e materiais compostos. É amplamente aplicada em várias indústrias, incluindo:
- Fabricação Automobilística: Fixação de componentes do corpo, painéis internos, para-choques e outras peças.
- Aeroespacial: Fornecimento de conexões rosqueadas em estruturas leves, garantindo a confiabilidade do fixamento.
- Eletrodomésticos e Eletrônicos: Usada em dispositivos como ar-condicionados, máquinas de lavar, racks de servidores e outros equipamentos que exigem roscas removíveis.
- Móveis e Construção: Instalação de estruturas metálicas, suportes e outros componentes para melhorar a estabilidade da conexão.
- Bricolage e Reparos: Adequada para vários reparos e modificações artesanais, facilitando a criação de roscas fortes em materiais finos.
Características
A porca de rebite 1/4-20 é popular devido às seguintes características:
- Roscas Internas Padronizadas: Utiliza um diâmetro de 1/4 polegada com 20 roscas por polegada (TPI), seguindo o padrão americano, tornando-a compatível com uma ampla variedade de parafusos e fixadores, oferecendo grande versatilidade.
- Adequada para Materiais de Parede Fina: Permite conexões rosqueadas em materiais que não podem ser rosqueados ou soldados diretamente, superando as limitações do fixamento de roscas tradicionais.
- Instalação Fácil: Não requer soldagem a alta temperatura ou processamento complexo. A instalação é simples, exigindo apenas um furo perfurado seguido do uso de ferramentas especializadas.
- Design Anti-Rotação: Certos modelos (como porcas de rebite com caneluras ou em formato hexagonal) aumentam o poder de aderência, evitando soltura ou falha de rotação durante o uso.
- Variedade de Materiais: Disponível em alumínio, aço inoxidável, aço carbono e outros materiais para atender a diferentes requisitos de resistência, resistência à corrosão e leveza.
Você pode pensar na porca de rebite 1/4-20 como um taco de expansão em uma parede — mesmo se a parede (ou material de placa fina) em si não puder segurar diretamente um parafuso, a porca de rebite atua como um “âncora”, fornecendo um orifício rosqueado estável e reutilizável, tornando a conexão mais segura e durável.
Qual é a importância do tamanho correto do furo para a resistência da instalação?
Ao instalar porcas de rebite 1/4-20, a precisão do tamanho do furo perfurado afeta diretamente a qualidade da instalação e a confiabilidade da fixação. Se o tamanho do furo estiver incorreto, os seguintes problemas podem surgir:
① Furo muito grande: a porca do rebite não pode ser presa com segurança
- Rotação ou afrouxamento: A porca do rebite pode não se encaixar firmemente na parede do furo, fazendo com que ela gire durante a instalação ou uso, afetando a estabilidade da conexão rosqueada.
- Resistência à tração reduzida: A deformação de expansão insuficiente resulta em força de preensão mais fraca, capacidade de carga reduzida e potencial desprendimento sob tensão.
- Falha na instalação: Se a porca do rebite não puder ser fixada corretamente, pode ser necessário retrabalhar o furo para um tamanho menor, aumentando a dificuldade e os custos.
② Furo muito pequeno: instalação difícil ou danos ao material de base
- Instalação incorreta: A porca de rebite pode não encaixar ou pode ser submetida a força excessiva durante a instalação, levando a deformação ou danos.
- Danos ao material de base: Para materiais como plástico ou metal de paredes finas, um orifício muito pequeno pode causar rachaduras, deformações ou até mesmo quebra de material.
- Maior dificuldade de instalação: Etapas adicionais, como alargamento ou arquivamento, podem ser necessárias, o que pode afetar a eficiência da produção.
③ O papel dos tamanhos de furos recomendados
- Garante o ajuste preciso da porca do rebite contra a parede do furo, proporcionando atrito suficiente para evitar rotação ou desprendimento.
- Otimiza o efeito de deformação da porca de rebite, garantindo uma aderência segura no material de base após a instalação.
- Aumenta a força da conexão, prolongando a vida útil e reduzindo os custos de reparo ou substituição devido a afrouxamento ou falha.
Qual o tamanho do furo para perfurar a porca de rebite 1/4-20?
a. Faixa de tamanho de furo padrão
Geralmente, o tamanho do furo recomendado para porcas de rebite 1/4-20 está dentro da faixa de 0,357″–0,362″ (aproximadamente 9,07 mm a 9,19 mm). O tamanho exato pode variar dependendo do material, tipo e método de instalação da porca de rebite.
| Material da Porca Rebite | Tamanho de Furo Recomendado (polegadas) | Tamanho de Furo Recomendado (mm) |
|---|---|---|
| Alumínio | 0,357″ – 0,360″ | 9,07mm – 9,14mm |
| Aço Carbono | 0,360″ – 0,362″ | 9,14mm – 9,19mm |
| Aço Inoxidável | 0,360″ – 0,362″ | 9,14mm – 9,19mm |
- Porcas de rebite de alumínio: O alumínio é mais macio, então a deformação ocorre mais facilmente durante a instalação, permitindo um tamanho de furo ligeiramente menor para aumentar a força de preensão.
- Porcas de rebite de aço carbono/aço inoxidável: Materiais mais duros se expandem menos durante o processo de instalação, portanto, um tamanho de furo um pouco maior é recomendado para evitar dificuldades de instalação.
b. Influência de diferentes tipos de porcas de rebite 1/4-20 no tamanho do furo
- Estes são adequados para tamanhos de furos padrão, onde o diâmetro do furo deve corresponder ao diâmetro externo da porca de rebite.
- Tamanho do furo recomendado: 0,357″ – 0,360″ (9,07 mm – 9,14 mm).
- O design serrilhado aumenta o atrito, portanto, um tamanho de orifício um pouco maior deve ser usado para evitar danos ao serrilhado.
- Tamanho do furo recomendado: 0,360″ – 0,362″ (9,14 mm – 9,19 mm).
- Eles exigem um furo hexagonal, em vez de um furo redondo, para fornecer melhores recursos anti-rotação.
- O tamanho padrão do furo sextavado normalmente varia entre 0,370″ – 0,380″ (9,4 mm – 9,65 mm).
c. Tamanhos de broca recomendados
Depois de determinar o tamanho do furo, selecionar a broca apropriada é crucial. Diferentes números de brocas representam diferentes diâmetros. Abaixo estão as brocas recomendadas:
| Tamanho do Furo (polegadas) | Tamanho do Furo (mm) | Broca Recomendada |
|---|---|---|
| 0,357″ | 9,07mm | Broca U (0,368″) |
| 0,360″ | 9,14mm | Broca T (0,358″) |
| 0,362″ | 9,19mm | Broca Q (0,332″) |
- As brocas de letras (padrão dos EUA) correspondem a tamanhos ligeiramente diferentes das brocas métricas. Recomenda-se usar a broca mais próxima do tamanho de furo recomendado para o teste.
- Para porcas de rebite de alta resistência (como aço inoxidável), recomenda-se o uso de brocas de metal duro ou liga de cobalto** para melhorar a eficiência da perfuração e reduzir o desgaste.
Tem alguma pergunta?
Deixe-nos resolver o seu problema
Quais são os fatores que afetam o tamanho do furo para porcas de rebite?
① Tipo de material
As características de dureza, espessura e deformação do material de base afetam a escolha do tamanho do furo:
Metais (por exemplo, aço, aço inoxidável, ligas de alumínio)
- Materiais mais duros se deformam menos durante a instalação, portanto, é necessário um diâmetro de furo relativamente maior para garantir a inserção suave da porca do rebite.
- Recomendação: Para metais de alta resistência, recomenda-se a rebarbação** após a perfuração para reduzir a resistência à instalação.
Plásticos (por exemplo, ABS, Nylon, Policarbonato)
- Materiais mais macios tendem a se deformar sob tensão, portanto, o tamanho do furo deve ser ligeiramente menor que o padrão para fornecer um ajuste mais apertado, evitando a rotação ou afrouxamento da porca.
- Recomendação: Opte por porcas de rebite serrilhadas ou texturizadas para aumentar a força de preensão.
Materiais Compósitos (por exemplo, Fibra de Vidro, Fibra de Carbono)
- Esses materiais podem ser quebradiços e propensos a rachaduras durante a perfuração ou instalação.
- Recomendação: Use perfuração de baixa velocidade com rebarbação e considere reforço de resina epóxi nas bordas do furo para reduzir a concentração de tensão.
② Tipo de porca de rebite
Diferentes tipos de porcas de rebite têm designs distintos, resultando em requisitos variados de tamanho de furo:
Porcas de rebite de corpo redondo
- Eles dependem principalmente do atrito com as paredes do furo para fixação, portanto, o diâmetro do furo deve corresponder ao diâmetro externo da porca do rebite. Os tamanhos de furos padrão são normalmente suficientes.
- Aplicações: Materiais metálicos ou plásticos em geral.
Porcas de rebite serrilhadas
- A superfície externa serrilhada aumenta a capacidade anti-rotação, portanto, é necessário um tamanho de furo um pouco maior para evitar danos ao serrilhado.
- Aplicações: Metais macios, plásticos e situações que requerem força de preensão extra.
Porcas de rebite hexagonais
- Estes requerem um furo hexagonal ou puncionamento para fornecer melhor anti-rotação, evitando que a porca do rebite gire sob fixação de alto torque.
- Aplicações: Estruturas de alta resistência, como chassis automotivos e equipamentos mecânicos.
Porca de Jack
- Usadas em materiais macios ou estruturas ocas, essas porcas de rebite se expandem durante a instalação para agarrar o material. Normalmente, é necessário um tamanho de furo maior em comparação com as porcas de rebite padrão.
- Aplicações: Plásticos de paredes finas, compósitos ou estruturas ocas.
③ Método de instalação
Instalação manual
- Adequado para aplicações em pequenos lotes, contando com pistolas de porca de rebite operadas manualmente para aplicação de força. Um orifício ligeiramente menor é recomendado para melhorar a fixação da porca.
- Nota: As ferramentas manuais fornecem menos força de tração e, se o diâmetro do furo for muito grande, a porca do rebite pode não ser fixada com segurança.
Pistolas de porca de rebite pneumáticas/elétricas
- Adequadas para produção de alto volume, essas ferramentas oferecem instalação rápida com alta consistência. Os tamanhos de furos padrão geralmente são suficientes sem a necessidade de ajustes adicionais.
- Nota: Garanta o ajuste adequado do torque antes do uso para evitar pressão excessiva que possa danificar o material ou causar deformação da porca do rebite.
Instalação Hidráulica
- Usado para aplicações de fixação de alta resistência (por exemplo, máquinas pesadas, aeroespacial), exigindo um tamanho de furo preciso com uma tolerância controlada em ±0,05 mm.
- Nota: Certifique-se de que o material de base seja suficientemente forte para evitar danos ao redor do furo devido à força hidráulica excessiva.
Erros comuns e como evitá-los
Tamanho do furo muito grande
Erro comum:
Um buraco muito grande é um dos erros mais comuns. Isso leva a uma área de contato insuficiente para a porca de rebite, impedindo que ela seja fixada com segurança. Isso pode fazer com que a porca do rebite gire, afrouxe ou até caia durante o uso.
Como evitar:
- Siga as recomendações de tamanho de furo padrão: Para uma porca de rebite 1/4-20, o tamanho de furo recomendado é 0,357″–0,362″ (9,07 mm–9,19 mm). Um orifício maior afetará a expansão da porca de rebite, impedindo-a de segurar com segurança.
- Use a broca correta: Para porcas de rebite de alumínio ou aço inoxidável, selecione a broca apropriada para garantir que o tamanho do furo esteja dentro das especificações exigidas.
- Considere o tipo de material: Para plásticos macios como PP ou PVC, a tolerância do furo pode precisar ser reduzida para aumentar a resistência de fixação e evitar afrouxamento.
Tamanho do furo muito pequeno
Erro comum:
Um orifício muito pequeno impedirá que a porca do rebite se expanda totalmente, gerando pressão excessiva durante a instalação. Isso pode resultar em rachaduras ou deformações de materiais de base de plástico ou metal.
Como evitar:
- Escolha o Tamanho Correto do Furo: Para porcas de rebite 1/4-20, um furo muito pequeno causará dificuldade de instalação e impedirá que a porca de rebite se expanda e fixe adequadamente. Um pequeno orifício também pode danificar a superfície de instalação, especialmente com metais ou plásticos mais duros.
- Faixa de tamanho de furo recomendada: Para materiais metálicos, o tamanho do furo deve estar dentro de 0,357″ (9,07 mm) ± 0,002″ (±0,05 mm) para garantir a expansão adequada da porca do rebite.
- Use furos de teste: Antes da produção em massa, faça furos de teste e realize testes de instalação para garantir que o tamanho do furo seja apropriado e evitar danos materiais durante a instalação.
Ignorando as características do material
Erro comum:
Negligenciar a dureza e as características do material pode afetar o tamanho do furo, levando a resultados de instalação abaixo do ideal, especialmente com materiais macios como plásticos. Furos grandes e insuficientes podem afetar negativamente o desempenho de fixação da porca de rebite.
Como evitar:
- Para materiais macios (por exemplo, plástico): É necessário um ajuste mais apertado para reduzir a pressão durante a instalação. Ajuste a tolerância do tamanho do furo para ±0.1 mm ao redor do diâmetro externo da porca do rebite.
- Para materiais duros (por exemplo, aço, alumínio): Escolha um tamanho de furo próximo ao tamanho padrão da porca de rebite para evitar gerar pressão excessiva durante a instalação.
- Variações de tamanho do furo: Para materiais como ABS ou PC, use tamanhos de furo mais próximos do diâmetro externo da porca de rebite, enquanto para materiais mais macios como PE ou PVC, opte por um furo um pouco menor para melhor força de preensão.
Escolhendo o tipo errado de porca de rebite
Erro comum:
A escolha do tipo incorreto de porca de rebite pode resultar em tamanhos de furos incompatíveis, afetando o desempenho da fixação. Por exemplo, porcas de rebite serrilhadas, porcas de rebite sextavadas e porcas de macaco têm requisitos de tamanho de furo diferentes.
Como evitar:
- Confirme o tipo de porca de rebite: Para porcas de rebite sextavadas, o diâmetro do furo pode precisar ser um pouco maior devido ao seu design, que requer uma superfície de contato mais ampla para garantir a fixação adequada.
- Requisitos de tamanho de furo para diferentes tipos de porca de rebite:
- Porcas de rebite hexagonais: Requerem um diâmetro de furo ligeiramente maior do que as porcas de rebite padrão. Para porcas de rebite sextavado de 1/4-20, a faixa de tamanho de furo recomendada é 0,372″–0,377″ (9,45 mm a 9,57 mm).
- Porcas de rebite serrilhadas: A superfície serrilhada fornece atrito extra, portanto, o diâmetro do furo deve ser mais preciso e mais apertado para melhorar a força de preensão.
- Porcas de macaco: Essas porcas de rebite normalmente requerem um ajuste mais próximo para evitar danos a materiais mais macios durante a expansão.
