Qual o Tamanho da Broca para Porcas de Rebite?
By RIVMATE
A escolha do tamanho correto da broca para as porcas de rebite é crucial para uma instalação segura e fiável. A utilização do tamanho incorreto pode levar a juntas fracas ou a falhas na instalação. Este guia fornece uma tabela clara de tamanhos de brocas para vários tipos de porcas de rebite, ajudando-o a obter precisão e durabilidade nos seus projectos. Quer esteja a trabalhar com alumínio, aço ou aço inoxidável, saber o tamanho correto da broca para porcas de rebite garante um desempenho ótimo. Vamos mergulhar nos pormenores!
Porque é que o tamanho da broca para porcas de rebite é importante?

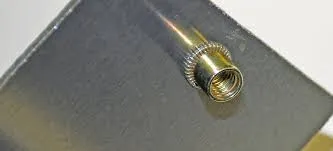

1. O que são porcas de rebite?
As porcas de rebite são fixadores roscados concebidos para utilização em materiais de paredes finas que não podem ser roscados diretamente ou que requerem uma ligação roscada forte. São normalmente utilizadas em:
- Indústria automóvel: Ligações roscadas em painéis de carroçaria, compartimentos de motor e estruturas de veículos.
- Indústria aeroespacial: Fixação de componentes leves, como peças de estrutura de aeronaves e painéis de instrumentos.
- Electrodomésticos e eletrónica: Ligações em dispositivos como máquinas de lavar roupa, frigoríficos e armários de controlo elétrico, que utilizam painéis de metal ou plástico.
- Fabrico de maquinaria: Montagem de peças de chapa metálica, estruturas e equipamento industrial.

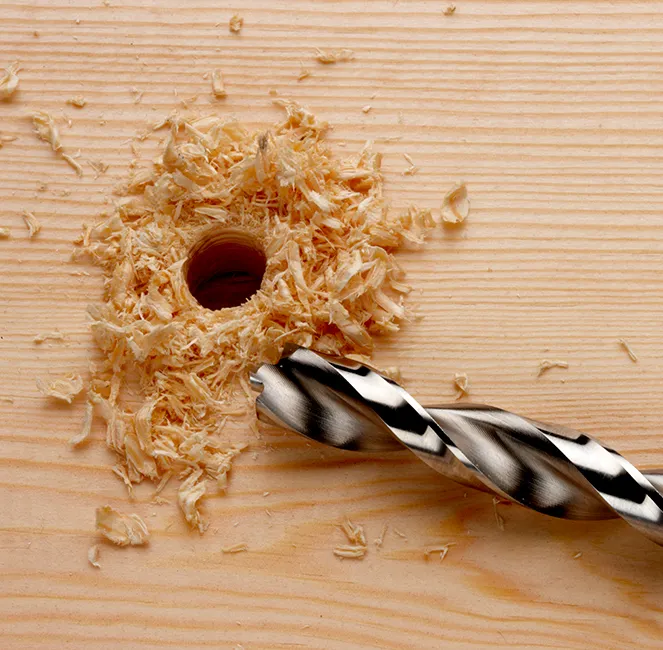

2. O impacto do tamanho do furo na instalação da porca rebite
Antes de instalar uma porca de rebite, é essencial efetuar um furo com a broca de tamanho adequado. O dimensionamento incorreto do furo pode levar aos seguintes problemas:
Buraco demasiado grande:
- A parte de expansão da porca do rebite não pode encaixar firmemente no material de base, levando a um afrouxamento ou rotação.
- Sob vibração ou binário, a porca pode cair, comprometendo a estabilidade da ligação.
- Pode causar tensão desigual na rosca, acelerando o desgaste ou danos.
Buraco demasiado pequeno:
- A porca do rebite pode não encaixar corretamente no orifício, exigindo uma inserção forçada, podendo danificar ou deformar o material de base.
- Após a expansão, a porca pode não abrir totalmente, enfraquecendo o efeito de fixação e reduzindo a resistência da rosca.
- Durante a instalação, forças desiguais na porca do rebite podem levar à deformação estrutural ou à concentração de tensões, causando fissuras no material.
O tamanho correto do furo assegura que a porca do rebite se insere suavemente e é fixada com segurança após a instalação, melhorando assim a resistência e a durabilidade globais da ligação fixada.
Como escolher o tamanho correto do orifício da porca rebite?
Ao instalar porcas de rebite, o tamanho correto do furo é crucial. O diâmetro correto do furo assegura que a porca rebite se insere suavemente, se expande adequadamente e proporciona uma ligação roscada segura. Se o orifício for demasiado grande ou demasiado pequeno, a instalação pode falhar ou o efeito de fixação pode ficar comprometido. Por conseguinte, ao escolher o tamanho da broca para porcas de rebite, é necessário ter em conta vários factores para garantir os melhores resultados de instalação e fiabilidade a longo prazo.
1. Compreender as especificações e os requisitos de furo para porcas de rebite
Diferentes tamanhos de porcas de rebite correspondem a diferentes tamanhos de furos recomendados. Por exemplo:
Porca de rebite M4: Diâmetro de furo recomendado 6.0 – 6.1mm
Porca de rebite M5: Diâmetro de furo recomendado 7.0 – 7.2mm
Porca de rebite M6: Diâmetro do furo recomendado 9.0 – 9.2mm
Porca de rebite M8: Diâmetro do furo recomendado 11.0 – 11.2mm
Podem existir ligeiras variações consoante o fabricante, pelo que se recomenda a consulta da ficha técnica da porca do rebite ao selecionar o tamanho da broca.
2. Principais factores que afectam a dimensão do furo
Tipo de porca de rebite:
Diferentes tipos de porcas de rebite (extremidade aberta, extremidade fechada, hexagonal completo, meio hexagonal, etc.) podem exigir diferentes diâmetros de furo. Por exemplo, as porcas de rebite hexagonais requerem orifícios correspondentes em forma de hexágono para evitar que a porca gire.
Espessura do material：
Os materiais mais finos requerem furos de dimensões exactas para evitar que as porcas dos rebites saiam ou se deformem durante a instalação. Para materiais mais espessos, é aceitável um intervalo de tolerância ligeiramente maior.
Tipo de material da base:
- Metais (aço, aço inoxidável, alumínio, etc.): O diâmetro do furo deve ser exato para garantir a fixação segura da porca do rebite.
- Plásticos e compósitos: Os furos são normalmente um pouco mais pequenos para evitar que o material se solte ou rache.
- Madeira: Devido à natureza macia da madeira, podem ser necessárias porcas especiais e deve ter-se o cuidado de evitar rachar a madeira durante a perfuração.
Processo de instalação:
Se for utilizado equipamento automatizado para a instalação, são necessárias tolerâncias de furo mais rigorosas para garantir a estabilidade da porca do rebite.
3. How to Ensure the Correct Hole Size?
Utilizar a broca correta:
- Broca HSS (aço de alta velocidade): Adequada para metais e plásticos em geral.
- Broca de cobalto: Adequada para materiais de elevada dureza como o aço inoxidável.
- Broca de metal duro: Adequada para materiais compostos ou materiais extremamente duros.
Utilizar ferramentas de medição para confirmar o tamanho do furo:
Após a perfuração, utilize um paquímetro ou um calibre de rosca para garantir que o diâmetro do furo cumpre as especificações necessárias.
Rebarbação:
Após a perfuração, verificar se as paredes do furo estão lisas. Se existirem rebarbas, utilize uma ferramenta de rebarbação ou uma lixa para as limpar, assegurando uma instalação suave da porca do rebite.
Efetuar um teste de ajuste:
Antes da instalação final, recomenda-se a utilização de uma amostra para testar o ajuste, assegurando que o tamanho do orifício corresponde e atinge o efeito de instalação desejado.
4. Escolher o intervalo de tolerância correto
Embora os tamanhos de furo recomendados sejam fixos, as operações práticas podem exigir a consideração de um intervalo de tolerância adequado. Por exemplo, o tamanho de furo recomendado para uma porca de rebite M6 é de 9,0 – 9,2 mm e, dependendo do cenário de aplicação, pode ser escolhido um ajuste mais apertado ou mais solto:
- Ajuste apertado (tolerância ±0,05mm): Adequado para ligações de alta resistência ou ambientes com vibração, como nas indústrias automóvel e aeroespacial.
- Ajuste padrão (tolerância de ±0,1 mm): Adequado para metalurgia geral, electrodomésticos e fabrico de maquinaria.
- Ajuste solto (tolerância de ±0,2mm): Adequado para materiais mais macios como plásticos e madeira, permitindo que a porca seja instalada suavemente.
Do You Have Any Questions?
Let Us Solve Your Problem
Qual o tamanho da broca para porcas de rebite?
1. Tamanhos de broca padrão para porcas de rebite
| Tamanho da Rosca da Porca Rebite | Tamanho da Broca (Alumínio/Aço) | Tamanho da Broca (Aço Inoxidável) |
| #8-32 | 0,251″ (F) | 0,255″ |
| #10-24 | 0,278″ (I) | 0,281″ |
| #10-32 | 0,278″ (I) | 0,281″ |
| 1/4″-20 | 0,358″ (T) | 0,365″ |
| 5/16″-18 | 0,433″ (7/16″) | 0,438″ |
| 3/8″-16 | 0,500″ (1/2″) | 0,505″ |
| M3 | 5,0 mm | 5,2 mm |
| M4 | 6,0 mm | 6,2 mm |
| M5 | 7,1 mm | 7,3 mm |
| M6 | 9,0 mm | 9,1 mm |
| M8 | 11,0 mm | 11,1 mm |
| M10 | 13,0 mm | 13,1 mm |
Nota: Consulte sempre as especificações do fabricante para obter recomendações exactas sobre o tamanho dos orifícios.
2. Como os diferentes materiais afectam os tamanhos dos furos de perfuração
O tamanho ideal do furo pode variar consoante o material em que a porca rebite é instalada.
- Metal (aço, alumínio, aço inoxidável): Requer um tamanho de furo altamente preciso. Um furo demasiado grande pode fazer com que a porca rebite gire, enquanto um furo demasiado pequeno pode impedir a instalação correta.
- Plástico e Compósitos: Podem ser necessários furos ligeiramente mais pequenos para compensar a flexibilidade do material, assegurando um ajuste apertado.
- Madeira: Dependendo da densidade da madeira, podem ser necessários ajustes para evitar fendas. A pré-perfuração com uma broca mais pequena antes de alargar o furo pode melhorar a precisão.
A utilização do tamanho correto da broca garante que a porca do rebite se agarra com segurança, evitando a rotação ou o afrouxamento ao longo do tempo.
Como furar corretamente para instalar porcas de rebite?

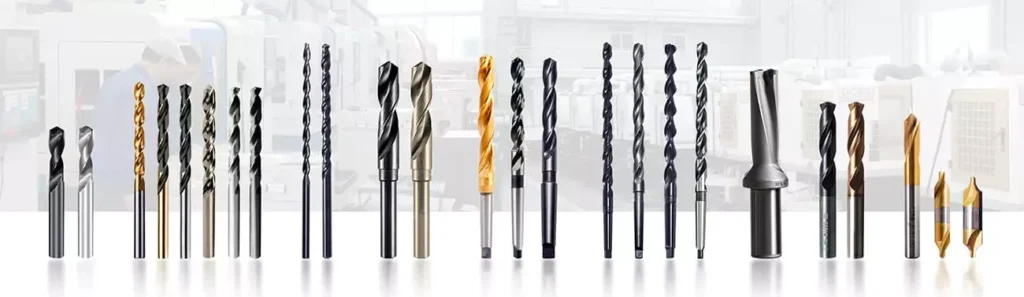

1. Escolher a broca correta
Diferentes materiais requerem diferentes tipos de brocas para garantir tamanhos de furo precisos, bordas suaves e desgaste reduzido da broca.
- Broca de aço rápido HSS: Adequada para metais macios (alumínio, cobre), plásticos e madeira. É durável, económica e tem boa resistência ao desgaste.

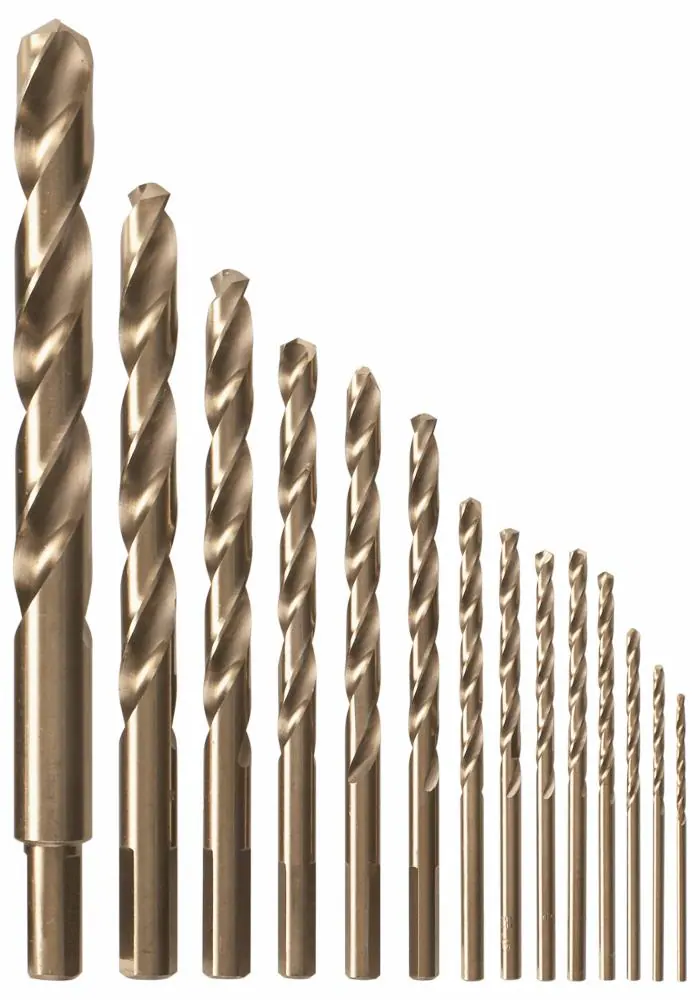

- Broca de cobalto: Adequada para materiais duros como aço inoxidável, aço carbono e outros metais resistentes. Tem uma forte resistência ao calor e resiste ao embotamento.
- Broca de carboneto: Adequada para materiais de alta dureza, como fibra de carbono, fibra de vidro e similares. Oferece uma elevada eficiência de corte, mas é mais frágil, o que a torna ideal para utilização industrial.
Ponta: Escolha um tamanho de broca que corresponda ao tamanho recomendado para o furo da porca do rebite para evitar que o furo seja demasiado grande ou demasiado pequeno, o que poderia afetar a eficácia da fixação.
2. Passos de perfuração padrão
Marcar a posição de perfuração
- Utilize um punção central para bater suavemente no ponto de perfuração para evitar que a broca escorregue, melhorando a precisão.
- Também pode utilizar uma caneta de marcação ou uma ferramenta de marcação para delinear a posição do furo para um alinhamento correto.
Utilizar um furo piloto (para furos maiores)
Comece por fazer um furo piloto com uma broca de menor diâmetro (por exemplo, 3 mm) e, em seguida, aumente-o gradualmente até ao tamanho pretendido. Isto ajuda a reduzir a oscilação da broca e melhora a precisão do tamanho do furo.
Dicas de operação de perfuração
- Mantenha a broca na vertical: Perfurar num ângulo pode levar a uma instalação instável da porca do rebite ou a tamanhos de furos deformados.
- Controle a velocidade de perfuração:
Metais macios (alumínio, cobre): 1000-3000 RPM
Metais duros (aço, aço inoxidável): 500-1000 RPM
Plástico ou madeira: 1000-2000 RPM - Utilize fluido de corte ou lubrificante (apenas para metal) para reduzir o desgaste da broca e melhorar a precisão do furo.
Rebarbagem
- Utilize uma ferramenta de rebarbação, uma lima ou uma lixa para alisar os bordos do orifício, assegurando que a porca do rebite encaixa bem.
- Uma parede de furo lisa minimiza o risco de rotação da porca do rebite e aumenta a força de fixação.
3. Dicas de precisão de perfuração
Evitar a deformação do tamanho do furo
- Certifique-se de que a broca está afiada. As brocas sem afiação podem causar furos demasiado grandes ou paredes de furos rugosas.
- Utilize a perfuração por passos para evitar que a expansão do calor afecte a precisão do tamanho do furo.
Verificar a exatidão do tamanho do furo
- Utilizar um compasso de calibre para medir o tamanho do orifício, certificando-se de que se encontra dentro do intervalo recomendado.
- Pode testar inserindo a porca do rebite para se certificar de que encaixa bem, mas não oscila.
Prevenir danos materiais
- Evitar aplicar uma pressão excessiva durante a perfuração, o que pode provocar a deformação do metal, a fusão do plástico ou a fissuração da madeira.
- Para materiais delicados (por exemplo, materiais compostos), perfure a baixa velocidade e aumente gradualmente o tamanho do furo para evitar fissuras ou separação de camadas.
Qual o tamanho da broca para porcas de rebite: Problemas comuns e soluções
A escolha do tamanho correto da broca é crucial para a instalação da porca rebite, mas na prática, podem ocorrer problemas como o desvio do tamanho do furo e falhas na instalação. De seguida, apresentam-se problemas comuns e as respectivas soluções.
1. Que problemas resultam de um orifício demasiado grande ou demasiado pequeno?
Furo demasiado grande
Sintomas:
- As porcas de rebite ficam soltas e não fixam com segurança o material de base.
- A porca do rebite pode rodar sob tensão, comprometendo a eficácia da fixação.
- Isto pode levar a uma diminuição da resistência global da ligação estrutural.
Soluções:
- Utilizar uma porca de rebite maior: Se possível, mudar para uma porca de rebite de tamanho maior.
- Utilizar cola de reparação ou adesivo estrutural: Aplique cola epóxi de alta resistência ou adesivo estrutural no orifício antes de instalar a porca do rebite para aumentar a força de fixação.
- Adicionar anilhas ou placas de apoio: Em algumas aplicações, adicionar anilhas ou placas de reforço na parte de trás pode melhorar o efeito de fixação.
Orifício demasiado pequeno
Sintomas:
- As porcas de rebite não podem ser inseridas suavemente.
- Forçar a instalação pode danificar as roscas ou deformar a porca do rebite.
Soluções:
- Utilizar uma broca adequada para alargar o furo: Alargue lentamente o furo utilizando a broca correta, mas evite alargar demasiado.
- Utilizar ferramentas de rebarbação: Por vezes, o furo pode ser demasiado pequeno devido a rebarbas na parede do furo. Utilize uma ferramenta de rebarbação ou uma lima para limpar o furo.
2. Como reparar um furo de grandes dimensões ou uma instalação de porca de rebite falhada?
Fixação de um furo de grandes dimensões
- Método de preenchimento por soldadura (para metal): Se o material de base for metal, soldar para preencher o orifício sobredimensionado e, em seguida, voltar a perfurar o tamanho correto.
- Método de inserção de rosca: Utilize um kit de reparação de roscas ou um inserto de rosca para restaurar uma base de instalação estável.
- Utilizar uma porca de rebite maior: Por exemplo, se utilizar uma porca de rebite M6, pode mudar para um tamanho M8.
Como lidar com instalações de porcas de rebite com falhas
- Danos na rosca: Utilize uma ferramenta de reparação de roscas (como uma torneira) para restaurar as roscas danificadas ou substitua a porca do rebite.
- Rotação da porca do rebite: Se a porca do rebite rodar devido a um orifício sobredimensionado, aplique um adesivo forte na superfície da porca do rebite ou utilize anilhas para aumentar o atrito.
- Remoção de uma porca de rebite deformada: Se a porca de rebite estiver deformada mas não estiver bem presa, utilize uma ferramenta de remoção especializada ou perfure cuidadosamente a porca de rebite e volte a instalá-la.
3. Quais são as considerações a ter em conta na perfuração de diferentes materiais?
Materiais metálicos (aço, aço inoxidável, alumínio, etc.)
- Utilizar brocas de cobalto ou brocas de HSS para garantir a resistência ao desgaste e a tolerância ao calor.
- Utilizar óleo lubrificante ou fluido de corte durante a perfuração para reduzir o desgaste da broca e melhorar a precisão do furo.
- Evitar a perfuração a alta velocidade para evitar o sobreaquecimento do metal, o que poderia afetar a precisão do furo.
Plásticos e materiais compósitos
- Perfurar a baixas velocidades para evitar a fusão do material: Os plásticos são propensos a deformação a altas temperaturas, por isso, utilize velocidades mais baixas (1000-2000 RPM).
- Comece com uma broca pequena para os furos piloto e, em seguida, aumente gradualmente o tamanho do furo para reduzir o risco de fissuras.
- Utilize brocas escalonadas ou cónicas para evitar rebarbas e garantir paredes de furo lisas.

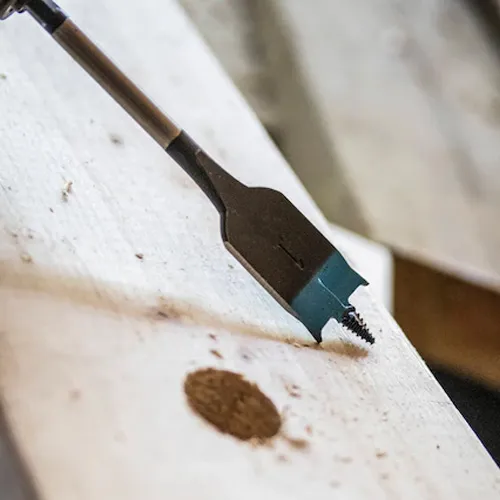

Materiais de madeira
- Utilize brocas específicas para madeira, como brocas em espiral ou Forstner, para garantir furos limpos e suaves.
- Aplique fita adesiva no local de perfuração para reduzir a probabilidade de a madeira rachar.
- Perfurar a baixa velocidade e aplicar pressão gradual para garantir a precisão e evitar que a madeira se parta.
Do You Have Any Questions?
Let Us Solve Your Problem
FAQs
1. Podem ser utilizadas brocas normais para instalar porcas de rebite?
Sim, as brocas comuns podem ser utilizadas para instalar porcas de rebite, mas não são a escolha ideal. As brocas especializadas, como as de liga de alumínio, liga de cobalto ou HSS (High-Speed Steel), garantem tamanhos de furo precisos e reduzem problemas como paredes de furo ásperas ou distorção de diâmetro. As brocas comuns podem não fornecer a precisão de corte necessária, especialmente em metais duros ou materiais de alta resistência, levando potencialmente a uma instalação insegura da porca rebite.
2. Como medir o diâmetro de um furo existente para encontrar a broca correta?
Para medir o diâmetro de um furo existente, utilize um compasso de calibre Vernier ou um micrómetro interior para garantir medições precisas. Preste atenção à uniformidade das paredes do orifício e à circularidade do orifício. Se o diâmetro do orifício não corresponder ao diâmetro necessário para a porca do rebite, selecione uma broca adequada para o alargamento ou ajuste. Lembre-se de que o tamanho da broca deve estar alinhado com as especificações da porca do rebite para garantir uma instalação suave.
3. Como lidar com questões de desvio do tamanho do furo?
Se o tamanho do orifício perfurado for demasiado grande, a porca do rebite pode não se expandir suficientemente, resultando numa ligação solta. As soluções incluem: Para furos demasiado pequenos: As porcas de rebite podem não se inserir ou expandir corretamente. As soluções incluem:
- Utilizar um tamanho de porca de rebite maior: Mudar para uma porca de rebite maior, como por exemplo mudar de M6 para M8.
- Utilizar um adesivo de enchimento: Aplique um epóxi forte ou um adesivo estrutural no orifício para melhorar a fixação.
- Adicionar anilhas ou placas de reforço: Coloque uma anilha ou placa de reforço na parte de trás do furo para melhorar a estabilidade.
- Alargar o orifício: Alargar lentamente o orifício utilizando a broca adequada, evitando o alargamento excessivo de uma só vez.
- Rebarbagem: Por vezes, as rebarbas nas paredes do furo podem fazer com que o furo seja demasiado pequeno. Utilize uma ferramenta de rebarbação ou uma lima para resolver este problema.
