Porca de Rebitamento vs Porca de Solda: Qual é a Diferença?
By RIVMATE
Ao selecionar o tipo certo de solução de fixação para o seu projeto, é crucial entender a diferença entre porca de rebitamento e porca de solda. Ambos são comumente usados para criar conexões roscadas fortes e seguras em chapas metálicas, mas conseguem isso de maneiras diferentes. Uma porca de rebitamento é pressionada mecanicamente no lugar, fornecendo uma conexão confiável e resistente a vibrações sem a necessidade de calor ou soldagem. Por outro lado, uma porca de solda é fixada por meio de soldagem, tornando-a ideal para aplicações que exigem uma ligação permanente e de alta resistência. Neste artigo, exploraremos as principais diferenças entre uma porca de rebitamento e uma porca de solda e como escolher a melhor opção para suas necessidades.

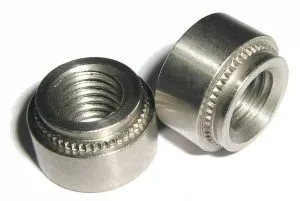

O que são porcas de rebitamento?
As porcas auto-rebitantes são fixadores roscados que se encaixam permanentemente em materiais dúcteis, como chapas metálicas. Desenvolvidos em meados do século 20 para eletrônicos e máquinas, eles atenderam à demanda por roscas leves e resistentes a vibrações em painéis finos sem solda. A adoção antecipada priorizou os setores aeroespacial e automotivo, expandindo-se posteriormente para gabinetes e equipamentos industriais.
Estruturalmente, eles apresentam uma base serrilhada ou ranhurada e uma haste roscada. Quando pressionado em um orifício pré-perfurado, o ferramental deforma o material circundante, fazendo com que a base trave no lugar por meio de metal deslocado. Isso cria uma rosca nivelada e de suporte de carga, ideal para montagens de alta tensão. Seu design elimina o hardware secundário, simplificando a produção
Principais características das porcas de rebitamento
1. Pressione diretamente em folhas finas - sem necessidade de soldagem ou cola
As porcas auto-rebitantes funcionam como “estampar um logotipo” – você as pressiona diretamente em orifícios pré-perfurados em chapas finas (metal, plástico, etc.).
Quando empurrado para dentro, o material da folha se deforma ao redor das ranhuras ou sulcos da porca, criando uma “trava” segura. Não são necessários parafusos, soldas ou cola extras, tornando-os ideais para espaços apertados (por exemplo, dentro de eletrônicos ou portas de carros).
Instalado como um “carimbo” – pressione e bloqueie;
Sem calor ou ferramentas que danifiquem os materiais (ao contrário da soldagem);
Melhor para folhas finas (0,5–3 mm de espessura).
2. Anti-rotação integrada - sem afrouxamento do parafuso
Essas porcas têm cantos, bordas serrilhadas ou superfícies texturizadas que “mordem” as bordas dos furos da chapa, impedindo que a porca gire ao apertar ou afrouxar os parafusos. Isso é crucial para ambientes de alta vibração (por exemplo, motores de automóveis) ou manutenção frequente.
- Funciona como blocos LEGO – encaixa no lugar e não torce;
- Perfeito para carros, máquinas ou qualquer coisa que trema;
- Requer um dimensionamento preciso do furo (muito grande ou pequeno reduz a eficácia).
3. Capacidade de carga pesada - suporta peso e força
Apesar de seu tamanho pequeno, as porcas auto-rebitantes espalham forças pela chapa usando bases largas ou designs angulares. Isso evita que a folha rasgue sob forças de tração ou torção. Feitos de aço inoxidável ou aço temperado, eles são construídos para durar.
- Atua como uma montanha-russa larga – distribui o peso para evitar danos;
- Resistente o suficiente para uso repetido (por exemplo, braços robóticos);
- Se sobrecarregada, a folha pode falhar primeiro, mas a porca permanece intacta.
4. Folha fina amigável - evita rachaduras ou deformações
As porcas comuns podem dobrar chapas finas, mas as porcas auto-rebitantes são especialmente moldadas para “empurrar” os materiais suavemente durante a instalação, evitando rachaduras ou empenamento (por exemplo, molduras de smartphones). Alguns modelos adicionam um anel de suporte para chapas ultrafinas (<1mm).
- Funciona como amassar massa – espalha a pressão uniformemente;
- Ideal para capas de telefone, molduras de laptop ou prateleiras leves;
- Requer furos limpos e pré-perfurados (sem arestas!).
Principais aplicações das Porca de Rebitamento
1. Gabinetes de Eletrônicos e Montagem de Estruturas
Porcas auto-fixantes são amplamente utilizadas em caixas de metal/plástico para smartphones, laptops, roteadores e outros eletrônicos para fixar furos rosqueados. Sua instalação embutida economiza espaço, fica oculta em chapas finas e suporta projetos de dispositivos ultra-sensíveis.
- Casos de Uso Típicos:
- Fixar slots de cartão SIM em estruturas de smartphones;
- Montar dissipadores de calor em gabinetes de servidores;
- Conectar painéis de exibição a suportes.
- Benefícios: Evita danos por calor causados pela soldagem em componentes sensíveis; fornece interfaces rosqueadas niveladas e estáveis.
2. Componentes Leve de Automóveis
Na fabricação automotiva, porcas auto-fixantes substituem porcas soldadas em peças de chapas finas, como portas, suportes de motor e painéis de controle, reduzindo o peso e melhorando a eficiência de montagem.
- Casos de Uso Típicos:
- Reforçar pontos roscados para dobradiças de portas;
- Fixar suportes de faróis ao corpo do veículo;
- Fortalecer caixas de bateria de veículos elétricos (EV).
- Benefícios: O desempenho resistente a vibrações evita soltura sob cargas dinâmicas; alinha – se com projetos automotivos leves.
3. Máquinas Industriais e Equipamentos de Automação
As porcas auto-rebitantes são ideais para motores, robôs e sistemas de linha de produção, especialmente em ambientes de alta vibração ou cenários que requerem manutenção frequente.
- Casos de uso típicos:
- Fixação de tampas em articulações de braços robóticos;
- Montagem de grelhas de ventilação nas carcaças do motor;
- Conexão de suportes de correia transportadora a estruturas.
- Benefícios: O design anti-rotação garante a estabilidade do parafuso; A alta capacidade de carga se adapta a aplicações industriais pesadas.
4. Estruturas de chapa metálica para eletrodomésticos e bens de consumo
Em eletrodomésticos (por exemplo, unidades de CA, geladeiras) e prateleiras de metal, as porcas auto-rebitantes simplificam a montagem e reduzem a dependência de processos secundários, como soldagem.
- Casos de uso típicos:
- Instalação de grades de proteção em unidades externas AC;
- Junção de travessas em racks de armazenamento metálicos;
- Painéis de fixação em utensílios de cozinha.
- Benefícios: A instalação de um lado economiza tempo e mão de obra; elimina marcas de solda ou falhas de superfície induzidas por rebites.
Core Value Summary of Clinch Nuts
- Space-saving: Ideal for compact designs;
- Vibration resistance and durability: Long-lasting threads in dynamic environments;
- Cost-effective: Reduces welding/riveting complexity;
- Lightweight compatibility: Perfect for modern thin-sheet material requirements.

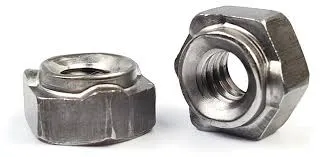

O que são porcas de solda?
As porcas de solda são fixadores roscados especializados permanentemente ligados a superfícies metálicas por meio de soldagem. Apresentam uma base com flange ou projeções elevadas (para “soldagem por projeção”) que concentram o calor durante a soldagem, garantindo uma ligação segura. Normalmente feitos de aço carbono, aço inoxidável ou alumínio, eles criam âncoras roscadas duráveis em chapas metálicas, estruturas ou componentes estruturais, comumente usados em automóveis, máquinas e construção.
Ao contrário dos fixadores removíveis, as porcas de solda oferecem alta resistência e resistência à vibração, ideais para ambientes de carga pesada ou alta temperatura. A instalação requer equipamento de soldagem (por exemplo, soldadores a ponto ou a arco) e alinhamento preciso para evitar distorção.
Principais características das porcas de solda
1. Projeto estrutural específico de soldagem

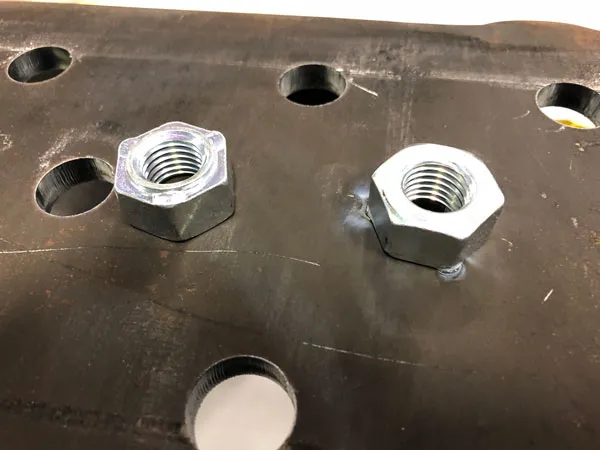

As porcas de solda são otimizadas para soldagem através de flanges, projeções ou saliências circulares. Por exemplo, as porcas de solda de projeção apresentam saliências circulares elevadas em sua base que concentram a corrente elétrica durante a soldagem, derretendo rapidamente o metal para formar fortes ligações de fusão com o material de base. As porcas de solda flangeadas aumentam a área de contato para evitar o desalinhamento pós-soldagem.
- Altura da saliência: 0,5–1,5 mm; A quantidade e o arranjo dependem da espessura do material de base (por exemplo, 3-4 saliências para chapas de aço de 2 mm).
- Diâmetro do flange: Normalmente 1,5 a 2 vezes o diâmetro externo da porca para um posicionamento estável.
- Compatível com processos de soldadura por resistência (ponto/projeção) ou soldadura por arco.
2. Versatilidade de materiais e tratamentos de superfície
As porcas de solda são feitas de aço de baixo carbono, aço inoxidável ou alumínio, escolhidas para combinar com o material de base e evitar a corrosão galvânica. Tratamentos de superfície como zincagem, revestimento de níquel ou fosfatação aumentam a resistência à corrosão. Modelos de última geração podem usar o revestimento Dacromet, que resiste a 800+ horas de testes de névoa salina. As porcas de aço inoxidável (por exemplo, SUS304/316) são ideais para ambientes úmidos ou químicos.
- Dureza do aço de baixo carbono: HRB 70–100; Econômico, mas requer revestimentos antiferrugem.
- Porcas de alumínio: Requerem equipamentos especializados (por exemplo, soldadores a ponto CA) para soldagem de chapas de alumínio.
- Espessura do revestimento: Normalmente 5–15μm (por exemplo, zincagem ≥8μm).
3. Colagem de alta resistência e permanente
A soldagem cria uma ligação metalúrgica, alcançando resistência à tração de até 80% do material de base (por exemplo, ≥400MPa para porcas soldadas a chapas de aço Q235). As porcas de solda se destacam em ambientes de alta vibração, choque e térmicos, superando adesivos ou fixadores mecânicos. Usado em chassis automotivos, estruturas de guindastes e outras aplicações exigentes.
- Longevidade da rosca sob cargas dinâmicas: 3-5 vezes maior do que as porcas auto-roscantes.
- Conformidade com as normas: ISO 13918 ou AWS D1.1 para qualidade de solda.
- Dureza controlada na zona afetada pelo calor (HAZ ≤300 HV para evitar fragilidade).
4. Dependência e limitações do processo
As porcas de solda requerem equipamento especializado e operação especializada. A solda por resistência exige parâmetros precisos: corrente (5-10kA), pressão (200-600N) e duração (0,1–0,5 segundos). Compatível apenas com metais soldáveis (aço, aço inoxidável) e inadequado para plásticos ou madeira. Espessura mínima do material de base: ≥1 mm (folhas mais finas correm o risco de queimar). A limpeza da superfície pré-solda (remoção de óleo/óxido) é crítica.
- Defeitos de soldagem (por exemplo, soldas frias, superaquecimento) podem causar falha na rosca.
- Materiais pré-revestidos (por exemplo, aço pré-pintado) requerem reparo de revestimento pós-soldagem.
- Instalação irreversível; A remoção requer corte destrutivo.
Principais aplicações de porcas de solda
1. Automotivo e Transporte
As porcas de solda são amplamente utilizadas em estruturas de veículos, componentes de chassis e suportes de motor:
- Trilhos de estrutura: Fornecem âncoras roscadas de alta resistência para parafusos de suspensão;
- Fixação do sistema de escape: Porcas de aço inoxidável de alta temperatura (por exemplo, SUS310) suportam ciclos térmicos;
- Reforço do compartimento da bateria EV: Prenda com segurança as baterias contra vibração.
- Vantagem: resistência à fadiga 3x maior do que as porcas auto-roscantes, atendendo aos padrões de carga dinâmica automotiva.
2. Máquinas pesadas e equipamentos industriais
Essencial para juntas de suporte de carga em escavadeiras, plataformas de mineração e sistemas hidráulicos:
- Juntas da lança da escavadeira: Reforce as roscas dos parafusos do pivô para lidar com as forças de cisalhamento;
- Flanges de vasos de pressão: Manter a vedação sob calor e pressão extremos;
- Suportes de transporte: Distribua a tensão por meio de soldagem multiponto.
- Vantagem: Suporta forças de extração axial ≥600MPa, superando rebites ou adesivos.
3. Construção e Infraestrutura
Substitua os embutimentos tradicionais em estruturas de aço, pontes e torres de transmissão:
- Conectores de viga de aço: Porcas pré-soldadas aceleram a montagem no local;
- Montagens de trilho de elevador: Porcas flangeadas simplificam o alinhamento vertical;
- Estruturas de painéis solares: As porcas de alumínio resistem à corrosão em ambientes externos.
- Vantagem: Reduza os riscos de soldagem no local, ideal para construção pré-fabricada.
4. Energia e Construção Naval
Crítico para plataformas offshore, motores de navios e sistemas de energia nuclear:
- Fixação do convés do navio: As porcas de aço inoxidável (316L) de grau marítimo resistem à corrosão por água salgada;
- Estruturas de suporte do reator: As soldas de grau nuclear estão em conformidade com os padrões RCC-M;
- Torres de turbinas eólicas: As porcas de flange grande dissipam as tensões dinâmicas da torre.
- Vantagem: A qualidade de solda certificada pela ISO 5817 garante 20+ anos de vida útil.
Resumo do valor central das porcas de solda
- Fixação permanente de alta resistência
- Resistência extrema ao ambiente
- Montagem simplificada
- Compatibilidade pesada
Tem alguma pergunta?
Deixe-nos resolver o seu problema
Qual é a diferença - Porca de rebitamento vs porca de solda
Forma: Porca de rebitamento vs. porca de solda - Comparação
| Categoria | Porca Auto-Rebitante (Clinch Nut) | Porca Soldada (Weld Nut) |
|---|---|---|
| Instalação | Fixação por pressão (formação a frio); sem calor | Soldada (resistência/arco); requer calor |
| Material | Chapas finas (0,5–3mm; alumínio, aço, inox) | Metais espessos (aço/inox, ≥1mm); não serve para plásticos |
| Resistência | Moderada (~300MPa de extração) | Alta (equivalente ao metal base, até ~600MPa) |
| Processo | Ferramentas de pressão simples; sem preparação de superfície | Equipamento de solda/habilidade; requer preparação da superfície |
| Custo | Baixo por unidade, ideal para grandes volumes | Altos custos de instalação/energia |
| Remoção | Destrutiva (danifica a chapa) | Destrutiva (necessita lixamento/corte) |
| Corrosão | Requer revestimento (ex: zinco) | Compatibilidade de material é crítica |
| Vibração | Boa | Excelente (união metalúrgica) |
Instalação
- Porca de rebitamento:Instalado via prensa de conformação a frio sem calor. Uma prensa hidráulica ou pneumática força a porca em um orifício pré-perfurado na chapa metálica. A base serrilhada da porca ou serrilhadas deformam plasticamente o material circundante, criando um intertravamento mecânico.Principais etapas: Furar → Alinhar porca → Aplicar pressão (5–20 toneladas).Ferramentas: Prensa de rebitamento ou puncionadeira CNC.
- Porca de solda:Requer soldagem à base de calor (resistência/arco/MIG). As projeções da porca ou o flange concentram o calor para fundi-lo ao metal base.Principais etapas: Limpe a superfície → Alinhe a porca → Aplique corrente/pressão (por exemplo, 8kA por 0,3s).Ferramentas: Soldador por pontos, acessórios de eletrodo.
Compatibilidade de materiais
Porca de rebitamento:
Ideal para: Metais finos e dúcteis (0,5–3 mm) como alumínio, aço macio ou aço inoxidável.
Limitações: Materiais quebradiços (por exemplo, aço endurecido) podem rachar durante a prensagem.
Porca de solda:
Ideal para: Metais mais espessos (aço ≥1mm/aço inoxidável) com soldabilidade.
Limitações: Materiais não soldáveis (por exemplo, magnésio, aços revestidos) requerem técnicas especiais.
Força
Porca de rebitamento:
Resistência à tração: Normalmente 200–300MPa, limitada pela espessura e ductilidade da chapa metálica.
Resistência ao cisalhamento: Moderada, adequada para cargas estáticas (por exemplo, invólucros).
Porca de solda:
Resistência à tração: Corresponde ao metal base (por exemplo, 400–600MPa para aço), pois a soldagem cria uma ligação metalúrgica.
Resistência ao cisalhamento: Excelente para cargas dinâmicas (por exemplo, suspensão de veículos).
Requisitos do processo
Porca de rebitamento:
Velocidade: Rápida (1–2 segundos por porca), ideal para produção de alto volume.
Nível de habilidade: Treinamento mínimo; Não é necessária limpeza de superfície.
Custo: Baixo custo por unidade, mas limitado a chapas finas.
Porca de solda:
Velocidade: Mais lento (3–10 segundos por porca devido à configuração/recarga).
Nível de habilidade: Requer soldadores certificados para evitar defeitos (por exemplo, porosidade, respingos).
Custo: Custos mais altos de energia/equipamentos, mas versátil para uso pesado.
Resistência à vibração
- Porca de Rebitamento: Desempenho: Depende do atrito mecânico; pode se soltar sob vibração prolongada.Mitigação: Adesivos ou compostos de travamento de rosca podem aumentar a retenção.
- Porca de solda:Desempenho: A ligação metalúrgica permanente evita o afrouxamento, mesmo em vibrações extremas (por exemplo, motores de aeronaves).Teste: Frequentemente validado por meio de testes de resistência à vibração ISO 16156.
Porca de Rebitamento vs Porca de Solda: como escolher o tipo certo
Escolha a porca de rebitamento quando:
① Materiais finos
- Espessura do material de base: 0,5–3 mm (por exemplo, chapas de alumínio, aço inoxidável fino).
- Evita empenamento ou queima induzida pelo calor.
② Velocidade e eficiência de custos
- Produção de alto volume (por exemplo, linhas de estampagem automotiva, eletrodomésticos).
- Equipamento mínimo: Requer apenas uma prensa, sem configuração de soldagem.
③ Cargas leves a moderadas
- Aplicações estáticas (por exemplo, gabinetes, suportes, dutos HVAC).
- Força de extração ≤300MPa.
④ Ambientes não agressivos
• Condições internas ou secas (risco de corrosão gerenciado por zincagem).
⑤ Sem pós-processamento
• Evita a limpeza de respingos de solda ou retoque de superfície.
Escolha a porca de solda quando:
① Materiais grossos ou resistentes
- Espessura do material de base: ≥1mm aço/aço inoxidável.
- Lida com alta entrada de calor sem distorção.
② Carga e vibração extremas
- Aplicações dinâmicas (por exemplo, chassis, guindastes, construção naval).
- A resistência à tração corresponde ao metal base (por exemplo, 400–600MPa).
③ Ambientes agressivos
- Condições corrosivas (marinhas, químicas) ou de alta temperatura.
- Use aço inoxidável (316L) ou materiais compatíveis com corrosão.
④ Fixação permanente e irreversível
- Juntas estruturais críticas que requerem ligação metalúrgica.
⑤ Produção personalizada ou de baixo volume
- Reparos, protótipos ou equipamentos especializados com capacidade de soldagem.
