Dimensões da Porca Rebite
By RIVMATE
As dimensões da porca rebite são cruciais para garantir o ajuste correto e o desempenho ideal em diversas aplicações. Seja trabalhando com metais, plásticos ou compósitos, compreender as principais dimensões da porca rebite ajuda a assegurar uma conexão segura e confiável. Neste blog, vamos explorar as dimensões essenciais das porcas rebites que você deve considerar para o seu projeto, ajudando você a tomar decisões informadas e alcançar os melhores resultados.
O Que é a Dimensão da Porca Rebite?

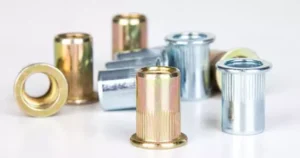

Compreendendo as Porcas Rebites

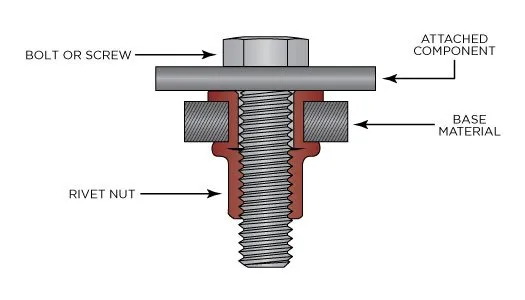

As porcas rebites são fixadores comumente usados para criar conexões roscadas duráveis, muitas vezes em materiais macios como metais, plásticos e compósitos. Além disso, elas podem ser instaladas sem acesso à parte traseira, sendo amplamente utilizadas onde é necessária uma instalação rápida e eficiente. A porca rebite expande mecanicamente seu corpo dentro do furo, formando uma conexão roscada sólida que permite ao material suportar o aperto por parafusos ou prisioneiros, como se fosse metal.

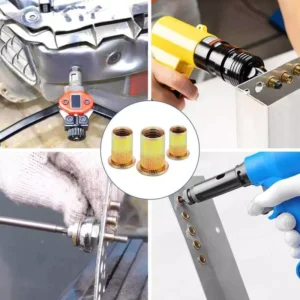

Além disso, o processo de instalação da porca rebite é simples e pode suportar cargas elevadas com danos mínimos ao material. As aplicações mais comuns incluem os setores automotivo, aeroespacial, da construção civil e de dispositivos eletrônicos, sendo usada para conectar peças internas e externas. Especialmente no caso de materiais finos ou frágeis, a escolha correta da porca rebite pode melhorar significativamente a eficiência da instalação e a resistência da conexão.
Dimensões da Porca Rebite
As dimensões da porca rebite referem-se às medidas específicas que definem o tamanho, o formato e as especificações da rosca da porca rebite. Além disso, essas dimensões incluem o diâmetro externo, a faixa de fixação (espessura do material que a porca pode prender), o tamanho da rosca e o comprimento — todos fatores críticos para garantir o encaixe e a funcionalidade adequados.
Ademais, escolher as dimensões corretas da porca rebite garante uma conexão segura e durável, além de ajudar a atender aos requisitos de desempenho de diferentes aplicações. Ao selecionar as dimensões ideais, você assegura uma instalação otimizada e um desempenho confiável para os seus projetos.
Componentes das Dimensões da Porca Rebite
1. Tamanho da Rosca (Externa e Interna)
O tamanho da rosca de uma porca rebite refere-se tanto à rosca externa quanto à rosca interna. O ajuste adequado entre os tamanhos das roscas externa e interna é crucial para alcançar o desempenho ideal, incluindo a capacidade de carga e a facilidade de instalação.
Rosca Externa: É o diâmetro das roscas externas da porca rebite, que determina o tamanho do furo necessário para a instalação. Os tamanhos de rosca externa mais comuns variam de M3 a M16, embora tamanhos maiores estejam disponíveis para aplicações específicas.
Rosca Interna: Refere-se ao tamanho da rosca interna da porca, onde os parafusos ou prisioneiros são fixados. A rosca interna deve corresponder ao tamanho do parafuso que será usado, como M3, M4, M5, etc., garantindo uma conexão segura.
2. Comprimento
O comprimento da porca rebite refere-se ao comprimento total da peça. Esse comprimento determina a profundidade com que a porca rebite será inserida no material. Pode variar conforme a aplicação e a espessura do material a ser fixado.
Comprimentos Comuns das Porcas Rebite:
Tamanhos M3 a M5: Variam tipicamente entre 6 mm a 10 mm.
Tamanhos M6 a M8: Variam tipicamente entre 8 mm a 12 mm.
Tamanhos M10 a M12: Variam tipicamente entre 10 mm a 15 mm.
Tamanhos maiores (M14, M16, etc.): Podem variar entre 12 mm a 20 mm ou mais, dependendo da aplicação e espessura do material.
3. Diâmetro do Corpo
O diâmetro do corpo de uma porca rebite refere-se ao diâmetro externo do corpo cilíndrico que entra em contato com o material durante a instalação. Além disso, o diâmetro do corpo deve corresponder ao diâmetro do furo no material para garantir uma instalação adequada e maximizar a capacidade de carga.
Ele também desempenha um papel essencial na resistência e estabilidade da conexão, pois afeta a área de superfície sobre a qual a carga será distribuída. Portanto, selecionar o diâmetro correto do corpo é fundamental para garantir uma fixação segura e durável.
Diâmetros Comuns do Corpo das Porcas Rebite:
Tamanho M3: Diâmetro do corpo de aproximadamente 5 mm
Tamanho M4: Diâmetro do corpo de aproximadamente 6 mm
Tamanho M5: Diâmetro do corpo de aproximadamente 7 mm
Tamanho M6: Diâmetro do corpo de aproximadamente 8 mm
Tamanho M8: Diâmetro do corpo de aproximadamente 10 mm
Tamanho M10: Diâmetro do corpo de aproximadamente 12 mm
Tamanho M12: Diâmetro do corpo de aproximadamente 14 mm
4. Faixa de Fixação (Grip Range)
A faixa de fixação de uma porca rebite refere-se à espessura do material para o qual ela foi projetada para fixar com segurança. Especificamente, define a espessura mínima e máxima do material que a porca rebite pode prender de forma eficaz. Consequentemente, essa faixa garante que a porca rebite proporcione uma conexão confiável e segura. Além disso, a faixa de fixação desempenha um papel crucial ao garantir que a porca rebite se expanda corretamente e mantenha o inserto roscado firmemente no material, contribuindo para a resistência e estabilidade da conexão.
Espessura Mínima: A menor espessura de material que pode ser fixada de forma eficaz pela porca rebite.
Espessura Máxima: A maior espessura de material que ainda pode obter uma fixação segura utilizando a porca rebite.
Faixas de Fixação Comuns para Porcas Rebite:
Tamanho M3: Faixa de fixação de aproximadamente 0,5 a 2,0 mm
Tamanho M4: Faixa de fixação de aproximadamente 0,5 a 2,5 mm
Tamanho M5: Faixa de fixação de aproximadamente 0,8 a 3,0 mm
Tamanho M6: Faixa de fixação de aproximadamente 1,0 a 4,0 mm
Tamanho M8: Faixa de fixação de aproximadamente 1,5 a 5,0 mm
Tamanho M10: Faixa de fixação de aproximadamente 2,0 a 6,0 mm
Tamanho M12: Faixa de fixação de aproximadamente 2,5 a 7,0 mm
5. Diâmetro da Flange
O diâmetro da flange de uma porca rebite refere-se ao diâmetro externo da flange, que é a parte que se apoia na superfície do material a ser fixado. A flange ajuda a distribuir a carga e evita que a porca rebite atravesse o material. Ela proporciona estabilidade durante a instalação e garante que a porca permaneça firmemente no lugar.
Considerações Importantes sobre o Diâmetro da Flange:
Distribuição da Carga: Um diâmetro de flange maior ajuda a distribuir as forças por uma área maior, proporcionando melhor estabilidade e resistência.
Compatibilidade com o Material: O diâmetro da flange deve ser escolhido com base na espessura e resistência do material para evitar danos ou conexões ineficazes.
Faixa de Tamanhos: O diâmetro da flange varia de acordo com o tamanho da porca rebite. Por exemplo:
Porca rebite M6: O diâmetro da flange pode variar de 10 mm a 12 mm
Porca rebite M8: O diâmetro da flange pode variar de 13 mm a 16 mm
6. Material e Acabamento
Embora não façam parte das especificações dimensionais propriamente ditas, o material (aço, aço inoxidável, alumínio etc.) e o acabamento (zincado, anodizado etc.) impactam diretamente o desempenho e a adequação da porca rebite para determinados ambientes.

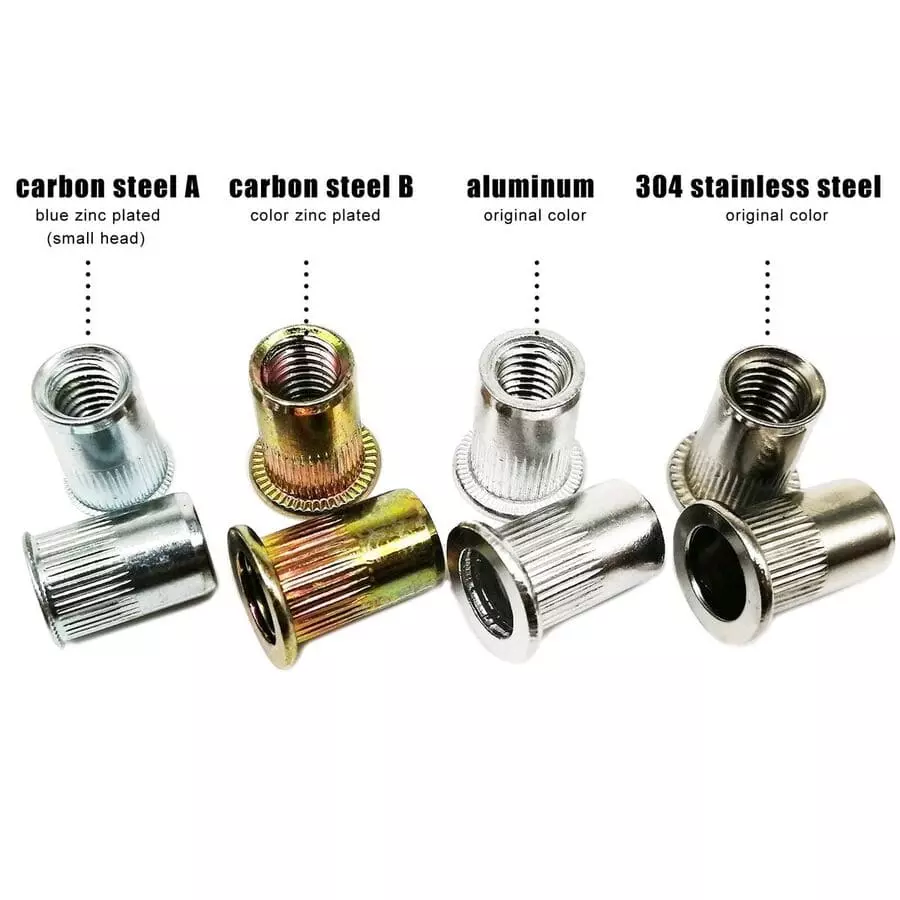

Opções de Materiais:
Porcas rebite de aço: Oferecem alta resistência e capacidade de carga, sendo amplamente utilizadas nos setores automotivo, aeroespacial e da construção civil.
Porcas rebite de aço inoxidável: Conhecidas pela excelente resistência à corrosão, ideais para uso nos setores marítimo, químico e alimentício.
Porcas rebite de alumínio: Leves e resistentes à corrosão, são utilizadas em indústrias onde o peso é um fator crucial, como na indústria aeroespacial.
Porcas rebite de cobre: Resistentes à corrosão e altamente condutivas, utilizadas em aplicações elétricas.
Plástico: Adequadas para aplicações onde o material não pode sofrer corrosão ou danificar outros componentes, como em eletrônicos ou aplicações de baixa carga.
Opções de Acabamento:
Zincado (Zincagem): Oferece uma camada básica de resistência à corrosão, adequada para aplicações gerais.
Anodizado: O alumínio anodizado proporciona maior resistência à corrosão e um acabamento mais durável.
Cromado: Fornece um acabamento liso e brilhante com resistência aumentada à corrosão e ao desgaste.
Niquelado: Oferece excelente resistência à corrosão e é frequentemente usado em ambientes agressivos.
Tem alguma pergunta?
Deixe-nos resolver o seu problema
Como Medir Porcas Rebite?
1. Tamanho da Rosca (Externa e Interna)
Rosca Externa:
- Meça o diâmetro externo das roscas da porca rebite utilizando um paquímetro ou micrômetro.
Essa dimensão é essencial para selecionar o parafuso adequado que será inserido.
Os tamanhos padrão de rosca externa variam de M3 a M12 (métrico) ou de #4 até 1/2 polegada (imperial).
Rosca Interna:
- Refere-se ao diâmetro interno da porca rebite onde o parafuso será fixado.
Meça o diâmetro interno com um calibrador de rosca ou micrômetro para obter a medida exata.
As porcas rebite geralmente têm tamanhos de rosca interna correspondentes à rosca externa (ex: M6 externo combina com M6 interno).
2. Comprimento
O comprimento da porca rebite é a distância da base (área da flange) até a extremidade do corpo.
Como Medir: Use um paquímetro para medir da base da flange até o final do corpo da porca.
Esse comprimento determina a profundidade com que a porca ficará inserida no material.
Os comprimentos típicos variam de 5 mm a 20 mm, dependendo da aplicação.
3. Diâmetro do Corpo
Refere-se ao diâmetro externo do corpo cilíndrico da porca, excluindo a flange.
Como Medir: Use um paquímetro para medir a parte mais larga do corpo da porca.
Esse diâmetro é importante para definir o tamanho do furo que deve ser feito no material antes da instalação.
Os diâmetros típicos do corpo vão de 5 mm a 14 mm.

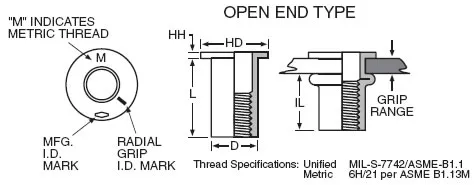

4. Faixa de Aderência (Grip Range)
A faixa de aderência indica a espessura do material que a porca é capaz de fixar com segurança.
Como Medir: Essa medida é normalmente fornecida pelo fabricante (ex: 0,5 mm a 6 mm).
É essencial escolher uma porca cuja faixa de aderência seja compatível com a espessura do material.
Usada com frequência em materiais como alumínio, plásticos, aços finos, compósitos e fibra de vidro.
5. Diâmetro da Flange
O diâmetro da flange é a largura da parte que permanece sobre a superfície do material.
Como Medir: Meça de uma extremidade à outra da flange utilizando um paquímetro.
A flange ajuda a distribuir a carga e evita que a porca atravesse o material.
Diâmetros típicos da flange variam de 8 mm a 20 mm, conforme o tamanho e o tipo da porca rebite.
Resumo do Processo de Medição:
Rosca Externa: Meça com paquímetro ou micrômetro sobre as roscas.
Rosca Interna: Meça dentro da porca com calibrador de rosca ou micrômetro.
Comprimento: Da base da flange até o final do corpo.
Diâmetro do Corpo: Medido na parte externa do corpo cilíndrico.
Faixa de Aderência: Espessura mínima e máxima do material suportada (informada pelo fabricante).
Diâmetro da Flange: Medido na superfície plana da flange, de um lado ao outro.
Tem alguma pergunta?
Deixe-nos resolver o seu problema

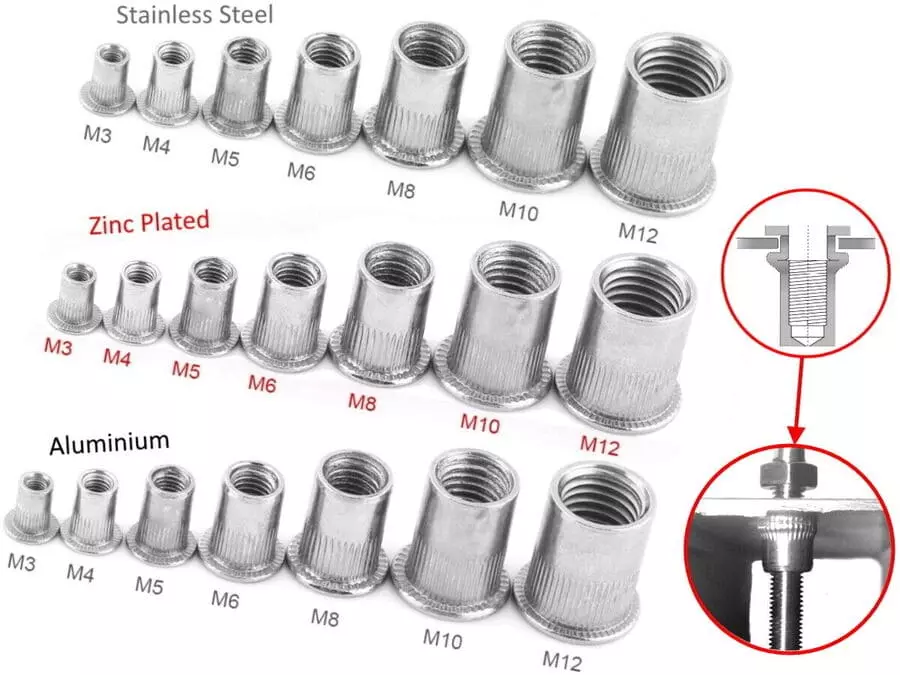

Dimensões Personalizadas de Porcas Rebite para o Seu Projeto
Por que Escolher Porcas Rebite Personalizadas:
Ajuste Perfeito
Dimensões personalizadas garantem que a porca rebite se encaixe perfeitamente na sua aplicação, melhorando o desempenho e a confiabilidade da conexão. Além disso, medidas sob medida aumentam a eficiência, proporcionando um encaixe ideal que otimiza o processo de instalação como um todo.
Desempenho Aumentado
Dimensões sob medida podem aumentar a capacidade de carga, a resistência ao cisalhamento e a durabilidade, proporcionando melhores resultados em aplicações exigentes. Como resultado, é possível alcançar maior confiabilidade e vida útil nas conexões.
Custo-Benefício
Ao escolher tamanhos personalizados, você reduz o risco de selecionar a porca rebite errada, minimizando desperdícios e evitando retrabalhos. Consequentemente, isso leva a projetos mais econômicos e com menos contratempos.
