Procurando aumentar a durabilidade e a funcionalidade de seus projetos? Compre fixadores PEM, reconhecidos por sua confiabilidade e facilidade de uso em uma ampla gama de aplicações. Esteja você trabalhando com metal, madeira ou outros materiais, esses fixadores fornecem acessórios fortes e seguros. Continue lendo para descobrir por que você deve comprar fixadores PEM para seu próximo projeto.
O que são fixadores PEM?
Definição e Princípio
PEM® é uma marca registrada da PennEngineering.
Os fixadores PEM, também conhecidos como fixadores auto-rebitantes, são componentes de fixação embutidos projetados especificamente para materiais de chapa metálica (como alumínio, aço, aço inoxidável, etc.). O princípio básico é inserir o fixador em um orifício pré-perfurado em chapa metálica sob alta pressão, utilizando as características de deformação plástica do material para criar uma estrutura de travamento mecânico permanente entre o fixador e o material de base. Este processo de instalação não requer soldagem, rebitagem ou colagem adesiva e normalmente é concluído em uma única etapa, tornando-o uma solução eficiente na montagem industrial moderna.
Exemplo de processo de instalação:
- Faça um furo de tamanho específico na chapa metálica.
- Alinhe o fixador auto-rebitante com o orifício.
- Pressione o fixador no lugar usando uma prensa.
- A chapa metálica se deforma sob pressão, travando ao redor da ranhura ou dos dentes do fixador para obter uma fixação permanente.
Principais vantagens
- Montagem Simplificada: A instalação em uma etapa elimina a necessidade de soldagem, perfuração, rosqueamento ou outras etapas de pós-processamento.
- Eficiência de espaço: O design embutido não ocupa espaço na parte de trás da chapa metálica, tornando-o ideal para equipamentos compactos.
- Alta resistência estrutural: Forma uma estrutura de “intertravamento” com o material de base, proporcionando resistência superior à tração e torção em comparação com as conexões roscadas tradicionais.
- Design leve: Não há necessidade de porcas adicionais ou placas de apoio, reduzindo o peso total.
- Resistência à corrosão: Disponível em materiais como aço inoxidável ou revestimentos galvanizados para resistir a ambientes agressivos.
Fixadores auto-rebitantes vs. métodos tradicionais de fixação
| Dimensão de Comparação | Fixadores Auto-Rebitantes (Self-Clinching Fasteners) | Métodos Tradicionais (Soldagem/Rebitagem/Porcas Padrão) |
|---|---|---|
| Complexidade de Instalação | Processo de uma etapa, sem necessidade de retrabalho | Requer soldagem, rebitagem ou fixadores adicionais (ex.: arruelas, porcas) |
| Resistência Estrutural | Alta estabilidade devido ao design de “trava mecânica” | A soldagem pode causar tensões por distorção térmica; as roscas podem afrouxar |
| Ocupação de Espaço | Ocupa apenas um lado, mantendo a parte traseira plana | Requer espaço para porcas ou suporte estrutural no lado oposto |
| Manutenção a Longo Prazo | Fixação permanente, sem necessidade de retrabalho | Soldas podem corroer, e as roscas podem se desgastar e exigir substituição |
| Aplicações Adequadas | Ideal para chapas finas (0,5 mm – 6 mm de espessura) | Adequado para chapas mais grossas ou aplicações com menor preocupação estética |
- Porcas de solda tradicionais: Altas temperaturas causam distorção da chapa metálica, demoradas e requerem pós-processamento (por exemplo, retificação).
- Parafuso + Porca Padrão: Requer operação por duas pessoas ou ferramentas especiais, os fixadores podem se soltar com o tempo.
- Solução Auto-Clinching: Instalação rápida por uma pessoa usando uma única máquina, alta estabilidade, ideal para produção em massa.

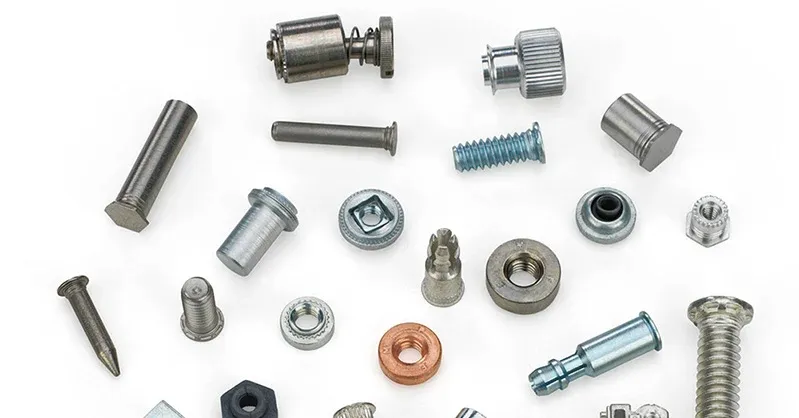

Tipos de núcleo e aplicações de fixadores autoclinchantes
Porcas auto-rebitantes com roscas pré-formadas, pressionadas diretamente em furos em chapa metálica para fornecer pontos de conexão roscados permanentes.
Características Principais:
Substitui as porcas soldadas tradicionais, reduzindo o risco de deformação térmica.
Ambos os lados permanecem planos, ideais para aplicações que requerem uma estrutura fechada.
Aplicações típicas:
Eletrônicos: Fixação da placa PCB.
Fabricação automotiva: Instalação do suporte do painel.
Gabinetes industriais: Painéis laterais e conexões de estrutura.
Fixadores em forma de coluna com base prensada em uma extremidade e roscas externas na outra, usados para conectar componentes.
Características principais:
Suporte de carga vertical com um único ponto de instalação.
Alta resistência à tração, adequada para ambientes vibratórios.
Aplicações típicas:
Aeroespacial: Suportes de sensores em estruturas de cabine leves.
Estações de Comunicação: Montagem rápida de módulos de antena.

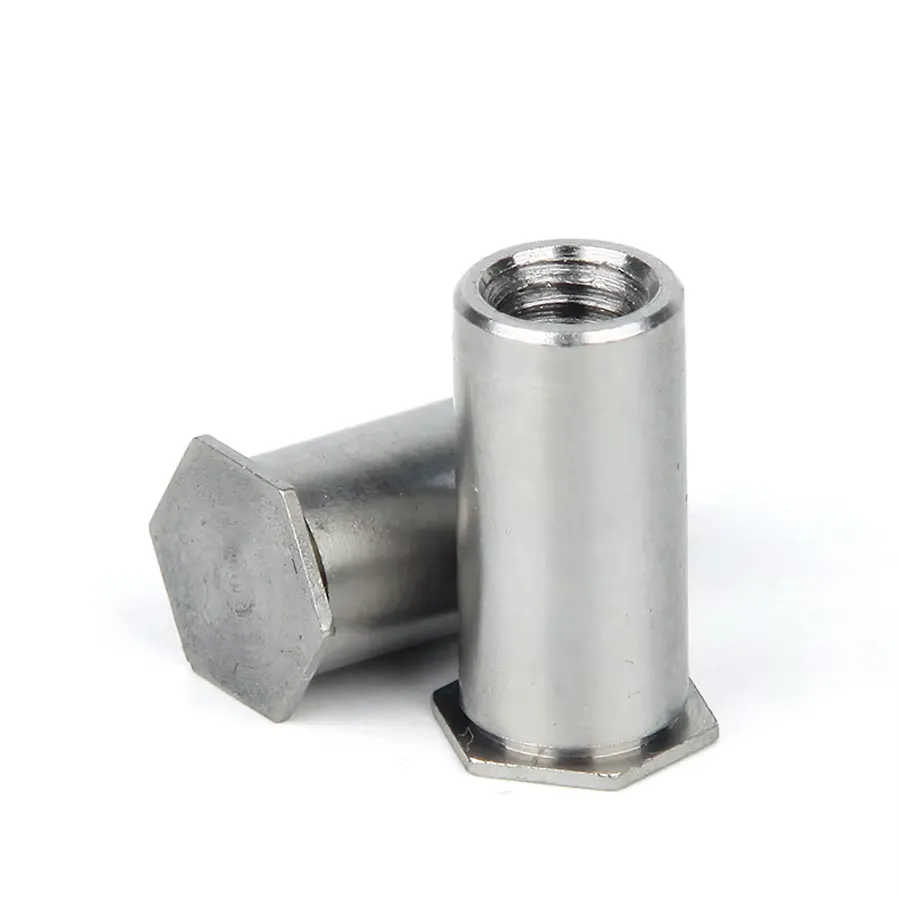

Espaçadores ocos com roscas apenas em uma extremidade, usados para isolar e fixar estruturas de chapa metálica multicamadas.
Características principais:
Instalação oculta, sem saliências na parte traseira. Ajusta o espaçamento entre os componentes para evitar riscos de curto-circuito.
Aplicações típicas:
Gabinetes de servidor: Suporte isolado entre a placa-mãe e o rack de metal.
Displays de LED: Controle de espaçamento entre placas de luz e placas traseiras.
Espaçadores com roscas em ambas as extremidades, permitindo a conexão entre as camadas superior e inferior da estrutura.
Características principais:
Fácil de desmontar e manter.
Suporta transferência de carga bidirecional.
Aplicações típicas:
Transporte Ferroviário: Fixação multicamadas de painéis internos em vagões.
Juntas do robô: Componentes de conexão de altura ajustável.
Tabela: Análise de Aplicação Industrial
| Indústria | Pontos de Dor & Necessidades | Tipos Recomendados | Vantagens |
|---|---|---|---|
| Gabinetes Eletrônicos | Design leve, proteção EMI | Espaçadores Rosqueados Cegos (Blind Threaded Standoffs) | Isolamento, economia de espaço |
| Componentes Automotivos | Resistência à vibração, resistência à corrosão | Pinos Auto-Rebitantes + Porcas à Prova d’Água | Alta resistência, propriedades de vedação |
| Gabinetes & Armários | Montagem rápida, dissipação de calor | Espaçadores Rosqueados Passantes + Porcas Auto-Rebitantes | Ventilação otimizada, fácil manutenção |
| Aeroespacial | Equilíbrio entre redução de peso e confiabilidade | Fixadores Auto-Rebitantes de Titânio | Alta relação resistência-peso, resistência a temperaturas extremas |
Recomendações de seleção
- Priorize o design leve: Escolha materiais como alumínio ou ligas de titânio.
- Ambientes corrosivos: Opte por aço inoxidável com passivação ou versões à prova d’água.
- Desmontagem frequente: Use espaçadores de passagem com designs de rosca anti-afrouxamento.
Tem alguma pergunta?
Deixe-nos resolver o seu problema
6 fatores-chave a considerar antes de comprar
1. Compatibilidade de materiais
Seleção de material de fixação:
Escolha o material com base no ambiente e nos requisitos de carga:
- Aço inoxidável: Alta resistência à corrosão, adequado para equipamentos médicos, químicos e externos.
- Liga de alumínio: Ideal para projetos leves, mas com menor resistência (evite aplicações de carga pesada).
- Aço Carbono: Escolha econômica, pode ser galvanizado ou fosfatado para prevenção de ferrugem.
Correspondência de material de base:
- O coeficiente de expansão térmica da chapa metálica deve ser próximo ao do fixador (por exemplo, use fixadores de alumínio com placas de alumínio para reduzir o risco de deformação térmica).
- Compatibilidade de dureza: O fixador deve ser um pouco mais duro que a chapa metálica (para evitar o rasgo do material de base durante a instalação).
- Cuidado: Fixadores de alumínio pressionados em placas de aço inoxidável podem levar à falha de engate.
2. Requisitos de Carga
Capacidade de Carga Estática:
Certifique-se de que a resistência à tração do fixador seja maior que a carga máxima real multiplicada por um fator de segurança (geralmente 1,5–2 vezes). Por exemplo, se uma porca auto-fixante tiver uma resistência à tração nominal de 2000N, a carga de trabalho recomendada não deve exceder 1300N.
Carga Dinâmica e Resistência a Vibrações:
- Para cenários de vibração de alta frequência (por exemplo, capôs de automóveis), escolha fixadores com projetos anti-soltura (por exemplo, anéis de bloqueio de náilon ou roscas serrilhadas).
- A carga dinâmica precisa ser calculada com base nas especificações da rosca (quanto mais fina o passo da rosca, melhor a resistência a vibrações) e na espessura da chapa metálica.
3. Condições de instalação
Espessura da chapa metálica:
Deve estar estritamente em conformidade com a faixa de espessura de instalação do fixador (geralmente 0.5–6 mm). Por exemplo:
- Chapa muito fina (<0,5 mm): Força de retenção insuficiente, propensa a afrouxamento.
- Chapa muito grossa (>6 mm): Pode sobrecarregar a ferramenta ou causar deformação do material de base durante a instalação.
Projeto Pre-perfurado do furo:
- Furos redondos (mais comuns): A tolerância do diâmetro do furo deve ser controlada dentro de ±0,05 mm.
- Furos quadrados/personalizados: Usados para aplicações específicas (por exemplo, anti-rotação), requerem custos de molde personalizados.
4. Padrões e Certificações
Padrões internacionais:
- ISO 15989: Padrões gerais de desempenho para fixadores auto-clinching.
- ASME B18.13: Especificações de rosca para o mercado norte-americano.
- DIN 929: Padrão europeu para dimensões de instalação de fixadores.
Certificações da indústria:
- Automotivo: IATF 16949 (Certificação de Gestão da Qualidade).
- Aeroespacial: AS9100 + NADCAP (Certificação de Processo Especial).
5. Tratamento de superfície
| Processo de Tratamento | Cenários Aplicáveis | Vida Útil (Ambiente Neutro) |
|---|---|---|
| Passivação | Equipamentos internos regulares (ex.: caixas) | 5–8 anos |
| Zincagem | Ambientes levemente úmidos (ex.: chassis de carro) | 8–12 anos |
| Anodização | Ambientes com alta névoa salina (ex.: equipamentos marítimos) | 12–15 anos |
| Revestimento de PTFE | Equipamentos alimentícios/químicos (resistência a ácidos e álcalis) | 15+ anos |
6. Requisitos em massa e capacidade do fornecedor
Compras em pequenos lotes (<1000 peças):
Escolha fornecedores que suportem prototipagem rápida e preste atenção às limitações de MOQ (quantidade mínima de pedido).
Compras em lote grande (>100.000 peças):
Avalie a estabilidade da capacidade de produção do fornecedor e os ciclos de entrega. Priorize as bases de produção locais para reduzir os riscos logísticos.
Guia para selecionar fornecedores de fixadores PEM
1. Revisão de qualificação do fornecedor
Certificações principais:
- Requisitos Básicos: ISO 9001 (Sistema de Gestão da Qualidade) + ISO 14001 (Sistema de Gestão Ambiental).
- Certificações específicas do setor:
- Indústria Automotiva: IATF 16949 (enfatizando o controle e rastreabilidade do processo).
- Aeroespacial: AS9100 + NADCAP (qualificações de processos especiais, como tratamento térmico, tratamento de superfície).
- Dispositivos médicos: ISO 13485 (Sistema de Gestão da Qualidade de Dispositivos Médicos).
Experiência na indústria:
- Priorize fornecedores especializados em fixadores auto-clinching há mais de 5 anos e evite intermediários ou distribuidores de hardware em geral.
- Requisitos do caso: Pelo menos 3 projetos bem-sucedidos em setores semelhantes (por exemplo, soluções de fixação para baterias de veículos elétricos).
2. Capacidades de suporte técnico
| Tipo de Serviço | Fornecedor de Referência | Fornecedor Ineficiente |
|---|---|---|
| Orientação de Instalação | Fornece parâmetros de crimpagem (valores de pressão, velocidade), aconselhamento na seleção de ferramentas | Apenas fornece manuais de produto, sem suporte técnico real |
| Assistência em Projeto de Engenharia | Análise gratuita por elementos finitos (FEA) para simular carga e riscos de falha | Recusa em auxiliar nas fases iniciais de projeto, exige que o cliente verifique por conta própria |
| Documentação de Recursos | Disponibiliza modelos 3D (arquivos STEP/IGES), biblioteca de vídeos de instalação | Apenas fornece desenhos em PDF, sem apresentações dinâmicas |
3. Política de amostra e suporte de teste
Padrão de amostra grátis:
- Fornecedores de alta qualidade: Ofereça de 5 a 10 amostras grátis para o primeiro pedido (o cliente paga apenas pelo frete).
- Cláusula de advertência: Cuidado com fornecedores que exigem pré-pagamento de altas taxas de amostra ou impõem quantidades mínimas de compra.
Suporte de teste:
- Testes obrigatórios: (1) Teste de resistência à tração (para verificar a resistência nominal da carga). (2) Teste de névoa salina (para avaliar a resistência à corrosão). (3) Teste de compatibilidade de instalação (para verificar a deformação da chapa metálica).
- Modelo de colaboração: Priorize fornecedores que oferecem “testes no local” para os clientes.
4. Logística e confiabilidade de entrega
Transparência de entrega:
- Exigir que os fornecedores divulguem seus cronogramas de produção (por exemplo, compartilhando o progresso por meio de sistemas ERP).
- Referência da indústria: Entrega de peças padrão ≤4 semanas, peças personalizadas ≤8 semanas.
Capacidade de manuseio de emergência:
- Pedidos urgentes: Confirme se o fornecedor oferece suporte a pedidos expressos (normalmente 30% a 50% de custo adicional).
- Soluções de backup: Avalie se o fornecedor possui linhas de armazenamento ou produção de backup em várias regiões.
Garantia de logística:
- Embalagem resistente a danos: Certifique-se de que os fixadores sejam embalados com proteção de superfície (sem remessas a granel).
- Rastreamento de entrega: Forneça informações de rastreamento em tempo real (por exemplo, número de rastreamento DHL/UPS).
Tem alguma pergunta?
Deixe-nos resolver o seu problema
Compre fixadores PEM - Perguntas frequentes
Q1: Quais podem ser as razões para os fixadores PEM afrouxarem ou desprenderem após a instalação?
- Parâmetros de instalação incorretos:
- Verifique se os valores de pressão atendem às especificações do fornecedor (consulte a folha de parâmetros do fornecedor).
- Certifique-se de que o equipamento de crimpagem esteja alinhado corretamente, com um desvio inferior a 1°.
- Furos pré-perfurados incompatíveis:
- Meça o diâmetro do furo para garantir que ele atenda à tolerância (por exemplo, para uma porca M4, o diâmetro do furo deve ser de 4,8±0,05 mm).
- Limpe todas as rebarbas dos orifícios perfurados (recomenda-se o uso de uma ferramenta de chanfro).
- Problemas de espessura do material:
- Certifique-se de que a espessura da chapa metálica esteja dentro da faixa permitida para o fixador.
Solução Temporária: Soldagem a ponto (apenas para áreas não visíveis, com posterior avaliação dos riscos de remoção).
Q2: Os fixadores PEM podem substituir as porcas soldadas tradicionais?
A substituição é possível nas seguintes condições:
- Compatibilidade de espessura de chapa metálica: Os fixadores PEM normalmente requerem materiais mais finos do que as porcas soldadas (por exemplo, 0,5 ~ 6 mm vs. espessura mínima de 1,5 mm das porcas soldadas).
- Compatibilidade do material: O material de base deve ter ductilidade suficiente (por exemplo, alumínio e aço de baixo carbono são adequados, enquanto aço de alto carbono pode exigir recozimento).
| Métrica | Fixadores PEM | Soldagem |
|---|---|---|
| Tempo por Fixador (Ponto Único) | 3 segundos | 15 segundos (incluindo esmerilhamento) |
| Custo de Manutenção a Longo Prazo | Quase zero | Alto risco de corrosão da solda |
Q3: Como escolher fixadores PEM para ambientes corrosivos (por exemplo, áreas costeiras)?
Estratégia de seleção recomendada:
- Seleção de materiais: Priorize aço inoxidável 316 (resistente à corrosão por íons cloreto) ou ligas de titânio (grau de engenharia naval).
- Tratamento de superfície: Para ambientes com alta névoa salina (por exemplo, >1000 horas em teste de névoa salina neutra): Opte por revestimento de PTFE ou passivação com tratamento de vedação.
- Design de vedação: Emparelhe com arruelas de borracha EPDM (especialmente para porcas de vedação como a série PEM® WS).
Q4: Como resolver a deformação ou abaulamento da chapa metálica na parte de trás após a instalação?
Solução de problemas com base em diferentes cenários:
- Mesmo protuberância:
- Causa: Força de crimpagem excessiva que faz com que o material se estique e se acumule.
- Solução: Reduza a pressão em 10%~15%, ou use um fixador de diâmetro de flange maior.
- Deformação localizada:
- Causa: Desalinhamento da cabeça de crimpagem ou do centro do orifício pré-perfurado deslocado.
- Solução: Calibre a ferramenta de crimpagem para centralização adequada (usando o posicionamento a laser para assistência).
