Como Escolher Porcas Jack para Chapas Metálicas？
By RIVMATE
As porcas de macaco para chapas metálicas fornecem fixação versátil e resistente a vibrações em aplicações cegas, mas a escolha do tipo errado corre o risco de corrosão, afrouxamento ou falha estrutural. Este guia simplifica a compatibilidade de materiais, as classificações de carga e as melhores práticas de instalação para ajudá-lo a otimizar a durabilidade e o desempenho para projetos automotivos, HVAC ou DIY.

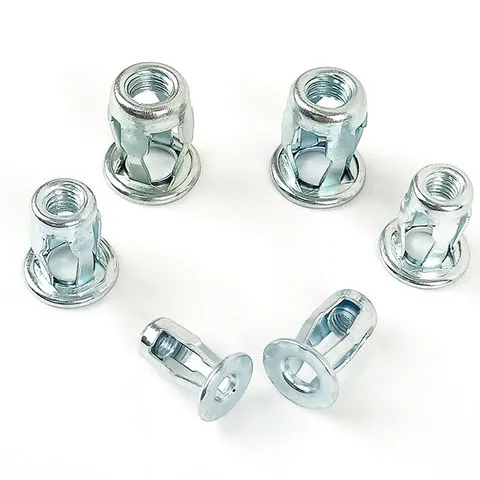

a. Definição
Porcas Jack são um fixador expansível projetado especificamente para materiais de paredes finas ou macios, como plástico, fibra de vidro e metal fino. Sua estrutura consiste em uma luva rosqueada e quatro pernas de expansão que se espalham para fora quando instaladas, criando um ponto de ancoragem seguro. Este design permite que eles forneçam uma conexão roscada confiável em materiais onde a parte traseira é inacessível, tornando-os ideais para instalação cega.
As porcas de macaco são usadas principalmente em aplicações que requerem uma conexão roscada em materiais de paredes finas ou macios, especialmente onde porcas padrão ou porcas de solda não podem ser usadas.
Os usos comuns incluem:
- Fornecendo uma conexão roscada removível, permitindo que os parafusos sejam instalados e removidos várias vezes sem danificar o material de base.
- Fortalecimento de materiais de paredes finas, garantindo uma aderência segura onde parafusos ou parafusos padrão podem não fornecer força de fixação suficiente.
- Permitindo a instalação cega, tornando-os adequados para aplicações onde a parte traseira do material não pode ser acessada, como tubos e perfis fechados.
- Funcionando bem em ambientes propensos a vibrações, pois seu mecanismo de expansão oferece melhor resistência ao afrouxamento em comparação com as porcas padrão.
c. Principais benefícios das Porcas Jack
- Compatível com materiais macios e de paredes finas, incluindo plástico, fibra de vidro, alumínio e chapas de aço finas, sem comprometer a integridade estrutural.
- Suporta instalação cega, exigindo acesso a apenas um lado do material, tornando-os ideais para tubulações, perfis fechados e aplicações semelhantes.
- Fácil de instalar, usando uma chave de fenda padrão ou ferramentas manuais, eliminando a necessidade de soldagem ou equipamento de rebitagem especializado.
- Removível e reutilizável, permitindo que os parafusos sejam retirados para manutenção ou substituição de peças após a instalação da porca.
- Distribui a tensão de forma eficaz, reduzindo os danos materiais ao espalhar a carga pelas pernas de expansão, evitando rachaduras por tensão localizadas.
d. Principais aplicações das Porcas Jack
As porcas de macaco são amplamente utilizadas em vários setores, incluindo:
- Indústria automotiva, para fixação de painéis internos, suportes de arame e acessórios para carrocerias de veículos.
- Eletrodomésticos, para fixação de componentes em máquinas de lavar, geladeiras, fornos e conjuntos internos.
- Indústrias aeroespaciais e marítimas, para instalação de painéis de cabine, estruturas metálicas leves e estruturas de fibra de vidro.
- Projetos de móveis e bricolage, para reforçar instalações de armários, portas de garagem e conjuntos de estruturas de plástico ou metal.
Com seu mecanismo de fixação baseado em expansão exclusivo, as porcas de macaco fornecem uma solução ideal para aplicações que requerem instalação cega ou fixação segura em materiais macios.
Por que escolher porcas de macaco em vez de outros métodos de fixação?
Ao selecionar uma solução de fixação, diferentes opções oferecem vantagens e limitações distintas. Abaixo está uma comparação de Jack Nuts com outros métodos comuns de fixação:
- Semelhanças: Ambos são projetados para instalações cegas e fornecem um inserto rosqueado para parafusos ou porcas.
- Diferenças: As porcas de macaco são mais adequadas para materiais macios como plástico e fibra de vidro, enquanto as porcas de rebite funcionam principalmente em metal.

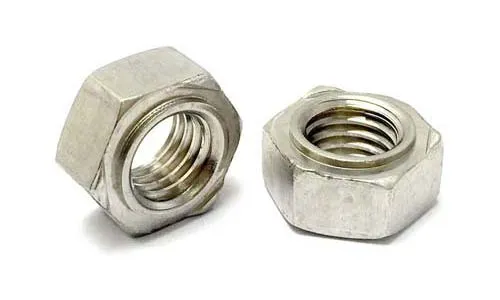

Porca de solda vs. porcas de macaco:
- Semelhanças: Ambos criam uma conexão encadeada permanente.
- Diferenças: As porcas de solda requerem equipamento de solda, tornando a instalação mais complexa e cara. As porcas de macaco, por outro lado, não requerem calor ou ferramentas especiais e podem ser usadas em materiais não metálicos, como plásticos e compósitos.
Parafuso/Parafuso & Parafuso vs. Porcas de Macaco:
- Semelhanças: Ambos fornecem soluções de fixação em várias aplicações.
- Diferenças: Parafusos e parafusos padrão requerem um material espesso o suficiente para suportar roscas roscadas ou fixação através do orifício com uma porca. As porcas de macaco criam roscas seguras mesmo em materiais finos ou macios, onde a rosca direta pode não funcionar.
- Semelhanças: Ambos são usados para instalações cegas e fornecem resistência à vibração.
- Diferenças: As porcas de poço, feitas de borracha com inserto de latão, dependem da compressão para manter o inserto no lugar. Embora forneçam um bom amortecimento de vibrações, eles podem não oferecer a mesma resistência mecânica que as porcas de macaco, que formam uma âncora de metal rígida na parte traseira do material.
Tabela 1: Porcas de macaco vs. outros métodos de fixação
| Característica | Porca Jack | Porca Rebitável (Rivet Nut) | Porca Soldada (Weld Nut) | Parafuso/Pino & Parafuso | Porca de poço (Well Nut) |
|---|---|---|---|---|---|
| Melhor para | Materiais macios e finos | Materiais metálicos | Estruturas metálicas | Materiais espessos | Materiais macios |
| Instalação às cegas | Sim | Sim | Não | Não | Sim |
| Ferramentas especiais | Não | Sim | Sim (Soldagem) | Não | Não |
| Rosca reutilizável | Sim | Sim | Não | Sim | Não |
| Compatibilidade de material | Metal, plástico, fibra de vidro | Apenas metal | Apenas metal | Vários (depende da espessura) | Plástico, fibra de vidro, metal |
| Resistência à vibração | Moderada | Moderada | Alta | Baixa | Alta |
| Facilidade de instalação | Fácil | Moderada | Difícil | Fácil | Fácil |
As porcas de macaco se destacam por sua facilidade de instalação, versatilidade de material e capacidade de criar roscas fortes em materiais macios ou finos. Em comparação com as alternativas, eles fornecem uma solução econômica e prática para muitas aplicações de fixação.
Tem alguma pergunta?
Deixe-nos resolver o seu problema
Como escolher porcas de macaco para chapa metálica?
a. Seleção de materiais: Que tipos de chapas metálicas são adequados para diferentes materiais de porca?
A seleção do material das porcas de macaco deve corresponder ao material da chapa metálica, ao ambiente de trabalho e aos requisitos de resistência à corrosão, além de evitar a corrosão galvânica eletroquímica causada por metais diferentes em contato. Abaixo estão as recomendações comuns de emparelhamento:
① Porca de aço inoxidável
Materiais de chapa metálica adequados:
- Chapa de aço inoxidável (304/316): o aço inoxidável 304 (uso geral) é adequado para ambientes corrosivos comuns, enquanto o aço inoxidável 316, com seu teor de molibdênio, oferece melhor resistência à corrosão por cloreto e é ideal para indústrias marítimas ou químicas.
- Aço galvanizado: A propriedade do ânodo de sacrifício do revestimento de zinco ajuda a retardar a corrosão do aço subjacente. Quando emparelhado com Jack Nuts de aço inoxidável, certifique-se de que a superfície de contato permaneça seca.
- Alumínio: Cuidado necessário: O contato direto entre o aço inoxidável e o alumínio acelera a oxidação do alumínio devido à corrosão eletroquímica, especialmente em ambientes úmidos.
Aplicativos:
- Ambientes úmidos com névoa salina (por exemplo, equipamentos externos, engenharia naval).
- Aplicações de alta resistência e resistência à corrosão (por exemplo, material rodante automotivo, equipamentos industriais).
② Porca de alumínio
Materiais de chapa metálica adequados:
- Folhas de liga de alumínio: Adequado para ligas comuns como 6061-T6 e 5052 (leve e boa trabalhabilidade).
- Chapas de aço finas (aplicações leves): Como aço de baixo carbono de 0,8-1,2 mm (requer emparelhamento com parafusos de alumínio para resistência à corrosão).
Aplicativos:
- Estruturas leves com requisitos de baixa carga (por exemplo, estruturas de drones, gabinetes de dissipadores de calor eletrônicos).
- Aplicações que requerem condutividade elétrica (por exemplo, blindagem em dispositivos elétricos).
③ Porca de aço zincado
Materiais de chapa metálica adequados:
- Chapas de aço laminadas a frio: Aço SPCC/DC01 (baixo custo, deve ser revestido com tinta para proteção contra ferrugem).
- Aço Galvanizado: Galvanizado a quente (Zinco ≥150g/m²) ou eletrogalvanizado (Zinco ≥20g/m²), proporcionando dupla proteção quando emparelhado com Porcas de Macaco galvanizadas.
- Chapa Pintada: Certifique-se de que as bordas dos furos pré-perfurados estejam livres de tinta para evitar que o revestimento descasque com a camada galvanizada.
Aplicativos:
- Ambientes internos secos (por exemplo, montagem de móveis, fixação interna de armários).
- Conexões não críticas e de baixo custo (por exemplo, porta-ferramentas DIY).
b. Correspondência de Tamanho: Como Determinar o Tamanho das Porcas de Jack para Chapas Metálicas?
1. Espessura da Chapa Metálica:
- O comprimento total da Porca de Jack deve ser ligeiramente maior que a espessura da chapa metálica (sobressalente recomendado de 1 – 2mm) para garantir a expansão adequada e o encaixe com a chapa metálica durante a instalação.
- Exemplo: Para uma chapa metálica de 2mm, selecione uma Porca de Jack com comprimento total de 3 – 4mm.
2. Especificações do Rosca (Rosca Interna):
- A rosca interna da Porca de Jack deve corresponder à especificação do parafuso/porca correspondente, sendo os padrões comuns métricos (por exemplo, M4, M5) e imperiais (por exemplo, 1/4\” – 20).
- Ponto Chave:
- O comprimento do parafuso deve atravessar a chapa metálica e ter profundidade de encaixe suficiente (pelo menos 2 vezes o diâmetro da rosca).
3. Diâmetro do Caso Externo e Correspondência do Furo Pre - Perfurado:
O diâmetro externo da Porca de Jack determina o tamanho do furo pre – perfurado necessário. O diâmetro do furo geralmente deve corresponder ao diâmetro externo nominal da Porca de Jack, com margem de erro de ±0,1mm.
4. Exemplo Prático:
Caixa de Equipamento Eletrônico (Alumínio de 1,5mm de espessura): Selecione uma Porca de Jack de alumínio (comprimento total 3mm, diâmetro externo 6,35mm, rosca interna M4), combinada com um parafuso de aço inoxidável M4×8mm.
c. Capacidade de Carga: Como Escolher Porcas Jack com Base nos Requisitos de Carga?
A capacidade de carga de uma Porca Jack é determinada pela resistência do material, tamanho da rosca e qualidade da instalação. As principais avaliações devem se concentrar em dois tipos de cargas:
Cargas Estáticas
- Tensão axial ou pressão perpendicular ao chapado metálico (por exemplo, pendurar objetos pesados).
- Critérios de Seleção:
- Porcas Jack de Aço Inoxidável: Oferecem a maior capacidade de carga estática (por exemplo, a Porca Jack M6 de aço inoxidável pode suportar 200 – 300kg de tensão).
- Porcas Jack de Alumínio: Adequadas para cargas leves (abaixo de 100kg).
- Porcas Jack de Aço Galvanizado: Resistência média (150 – 200kg), mas vulneráveis a fatores ambientais.
Cargas Dinâmicas
- Vibração, impacto ou cargas cíclicas (por exemplo, componentes automotivos, equipamentos esportivos).
- Critérios de Seleção:
- Dê prioridade a Porcas Jack com roscas auto-blocantes (por exemplo, roscas com inserto de nylon).
- Os materiais devem ter alta resistência à fadiga: Aço Inoxidável > Aço Carbono > Alumínio.
- Exemplo: Para suportes elétricos no compartimento do motor, selecione Porcas Jack de aço inoxidável 316 (resistentes a vibração e alta temperatura).
Fator de Segurança e Testes
- As capacidades de carga avaliadas pelo fabricante geralmente se baseiam em condições ideais. Em aplicações reais, é recomendável aplicar um fator de segurança (recomendado 1,5 – 2 vezes).
- Exemplo: Se a carga real for de 50kg, selecione uma Porca Jack com capacidade avaliada para ≥75kg.
- Recomendações de Segurança:
- Conexões críticas devem ser submetidas a testes físicos de carga (por exemplo, usando uma chave de torque e sensores de pressão para verificação).
- Evite a sustentação de carga em ponto único; distribua as cargas por várias Porcas Jack.
Como comprar nozes?
1. Onde comprar Jack Nuts?
Entre em contato direto com os fabricantes:
- Vantagens: Permite serviços personalizados onde você pode selecionar materiais, tamanhos, especificações de rosca, etc., com base em suas necessidades específicas.
- Ideal para compras de longo prazo ou a granel, estabelecendo uma relação de fornecimento estável com o fabricante.
Por meio de distribuidores ou agentes:
- Vantagens: Geralmente tem estoque pronto e prazos de entrega mais curtos, adequado para compras em pequenos lotes ou necessidades emergenciais.
- Ideal para varejistas, atacadistas ou projetos que exigem fornecimento rápido.
Plataformas Online ou Sites de E-commerce:
- Vantagens: Preços convenientes e transparentes e permite comparação entre várias partes e pedidos diretos.
- Adequado para compras únicas em pequenos lotes ou projetos sensíveis à qualidade e preço.
Lojas de ferragens locais ou lojas de fixadores:
- Vantagens: Permite a inspeção do produto no local e a confirmação da qualidade, ideal para necessidades urgentes.
- Adequado para pequenas empresas ou projetos individuais de bricolage.
2. Fatores-chave para escolher um fornecedor de porca de macaco
2.1. Certificações de Qualidade:
- Prefira fornecedores certificados com ISO 9001 (Sistema de Gestão da Qualidade), ISO 14001 (Gestão Ambiental) ou DIN (Normas Alemãs).
- Exigir relatórios de materiais (por exemplo, testes SGS) e dados de teste de névoa salina (por exemplo, produtos galvanizados devem atender a 500 horas de névoa salina neutra sem ferrugem vermelha).
2.2. Variedade de produtos:
- Inclui diferentes materiais (aço inoxidável, alumínio, aço carbono), tamanhos (M3-M12) e tratamentos de superfície (galvanizado, Dacromet, passivação).
- Verifique se o fornecedor pode oferecer serviços personalizados para atender às necessidades específicas do projeto.
2.3. Suporte Técnico:
Os fornecedores devem fornecer guias de seleção, manuais de instalação ou consultas de engenharia no local (por exemplo, serviços de suporte técnico gratuitos da Rivmate).
2.4. Estabilidade da Entrega e da Cadeia de Suprimentos:
- Certifique-se de que o fornecedor tenha capacidades de produção estáveis e um registro de entregas no prazo. Escolha um fornecedor com ciclos de entrega curtos e confiáveis para evitar atrasos no projeto.
- Confirme os prazos de entrega do estoque com antecedência (por exemplo, produtos padrão dentro de 7 dias, produtos personalizados de 15 a 30 dias) e avalie sua capacidade de lidar com a demanda repentina.
- Para projetos de longo prazo, avalie os recursos de gerenciamento de estoque e logística do fornecedor.
2.5. Preço e Custo:
- Compare preços de diferentes fornecedores para garantir que os preços do fornecedor selecionado sejam razoáveis e estejam de acordo com os padrões do mercado.
- Equilibre qualidade e preço, evitando sacrificar a qualidade do produto por preços mais baixos.
- Compare preços unitários, quantidades mínimas de pedido (MOQ) e preços diferenciados, sendo cauteloso com custos ocultos (por exemplo, tarifas ou taxas de envio extras).
3. Fornecedores recomendados de porcas de macaco
Rivmate (China):
A Rivmate é um fornecedor líder de porcas de macaco na China, oferecendo uma ampla gama de porcas de macaco com fortes capacidades de produção e serviços personalizados. Seus produtos são utilizados em indústrias como automotiva, eletrodomésticos e moveleiros, com relatórios e certificados de inspeção de alta qualidade.
Bollhoff (Alemanha):
A Bollhoff é uma fornecedora de soluções de fixação de renome mundial, oferecendo porcas de macaco de alta qualidade e outros produtos de fixação, com ampla experiência e suporte técnico. Seus produtos são amplamente utilizados nas indústrias automotiva, aeroespacial e eletrônica.
Gesipa (Alemanha):
A Gesipa fornece Jack Nuts de alta qualidade e possui fortes capacidades de fornecimento global. Os produtos da Gesipa são amplamente utilizados na fabricação mecânica, automotiva, eletrônica e equipamentos industriais.
SWG (Suíça):
A SWG é um fornecedor especializado de fixadores de alta qualidade com anos de experiência. Seus produtos oferecem excelente resistência à corrosão e capacidade de carga, adequados para uma variedade de indústrias.
Tox Pressotechnik (Alemanha):
A Tox Pressotechnik é conhecida por sua tecnologia inovadora de fixação e produtos de alta qualidade, ganhando uma boa reputação no setor. Seus produtos Jack Nut são amplamente utilizados em linhas de produção automatizadas, fabricação automotiva e indústria pesada.
Tem alguma pergunta?
Deixe-nos resolver o seu problema
Perguntas frequentes - Como escolher porcas de macaco para chapa metálica
Q1：Para quais tipos de chapas metálicas as porcas são adequadas?
As porcas de macaco são adequadas para materiais de paredes finas ou macios, como liga de alumínio, aço laminado a frio, aço galvanizado, plástico e fibra de vidro. Seu design permite que eles forneçam conexões roscadas fortes nesses materiais.
Q2：Como escolher o tamanho certo de Jack Nuts?
Ao selecionar Jack Nuts, o primeiro passo é determinar a espessura da chapa metálica. O comprimento total da porca de macaco deve ser ligeiramente maior que a espessura da chapa metálica, geralmente 1-2 mm mais longa. Além disso, o diâmetro externo deve corresponder ao tamanho do orifício pré-perfurado para garantir a instalação adequada.
Q3：Como escolher o material para Jack Nuts?
O material para Jack Nuts deve ser escolhido com base no material da chapa metálica, no ambiente e nos requisitos de corrosão. Por exemplo, o aço inoxidável 304 é adequado para ambientes gerais, o aço inoxidável 316 é ideal para ambientes úmidos e marinhos e as porcas de alumínio são melhores para estruturas leves e necessidades de redução de peso.
Q4: Como as porcas são instaladas?
A instalação do Jack Nuts é relativamente simples. Você só precisa usar ferramentas manuais ou uma chave de fenda para instalá-los em orifícios pré-perfurados. Durante a instalação, as pernas de expansão da porca de macaco se espalharão para fora, prendendo-a firmemente ao material e criando uma conexão roscada estável.
Q5: Qual é a capacidade de carga das porcas de macaco?
A capacidade de carga das porcas de macaco é influenciada pelo tipo de material, tamanho da rosca e qualidade da instalação. Geralmente, as porcas de aço inoxidável têm maior capacidade de carga e são adequadas para ambientes de alta carga, enquanto as porcas de alumínio são projetadas para cargas mais leves. Ao escolher, é importante selecionar com base nos requisitos de carga específicos.
