Quer saber se as porcas Jack são resistentes o suficiente para os seus projetos? Esses fixadores versáteis são ideais para chapas finas e materiais macios, mas a sua resistência pode variar dependendo do material e do método de instalação. Neste blog, exploraremos a resistência real das porcas Jack e quando elas são a melhor solução para as suas necessidades de fixação.
As porcas Jack são fixadores especiais concebidos para materiais macios ou finos. A sua estrutura é semelhante à das porcas de rebite, mas com um método de instalação diferente. Uma porca Jack é composta por uma manga metálica com uma rosca interna e quatro asas expansíveis. Durante a instalação, as asas expandem-se na parte posterior do material, criando uma força de fixação estável que prende firmemente a ligação roscada.
A principal característica das porcas Jack é que elas funcionam bem com materiais macios ou finos, como chapas metálicas finas, plásticos, compósitos e drywall. Elas são particularmente eficazes quando não há suporte direto disponível na parte traseira. Os materiais comuns aplicáveis incluem:
- Chapas metálicas (alumínio, aço, aço inoxidável, etc.): utilizadas em aplicações automotivas, de maquinaria e chapas metálicas, as porcas Jack proporcionam uma fixação roscada estável.
- Materiais plásticos (ABS, policarbonato, PVC, etc.): Comumente usados em caixas de dispositivos eletrónicos e invólucros de eletrodomésticos.
- Materiais compósitos (fibra de vidro, fibra de carbono, etc.): Ideais para aplicações aeroespaciais, equipamentos desportivos e outras aplicações de conexão leves, mas resistentes.
- Drywall e painéis de madeira: Usadas em decoração de interiores e montagem de móveis, especialmente quando os parafusos de madeira tradicionais não são viáveis.
As porcas Jack são resistentes?
1. Características de resistência das porcas de fixação
Como funcionam as porcas Jack

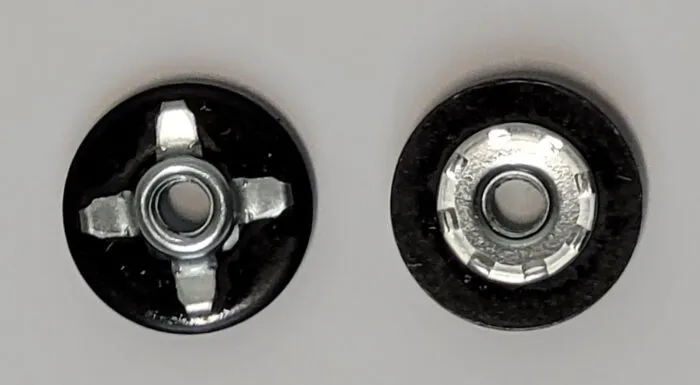

Uma porca Jack consiste numa manga metálica com roscas internas e quatro asas expansíveis. Durante a instalação, as asas expandem-se na parte de trás do material, criando uma força de fixação para prender as roscas. No entanto, essa força de fixação depende em grande parte da resistência do próprio material, razão pela qual as porcas Jack têm um bom desempenho em materiais macios, mas podem não ser ideais para aplicações de alta resistência.
Resistência à tração e ao torque das porcas do macaco
- Resistência à tração: As asas de expansão da porca Jack são limitadas pela resistência do material. Sob alta força de tração (carga axial), a porca Jack pode afrouxar ou falhar.
- Resistência ao torque: Como a porca Jack depende principalmente das asas de expansão para segurar o material, sua resistência ao torque é relativamente baixa. Apertar demais os parafusos pode fazer com que a porca afrouxe ou falhe.
- Resistência à vibração: As porcas Jack Nut não têm um bom desempenho em ambientes propensos a vibrações. A exposição prolongada à vibração pode causar afrouxamento, tornando-as inadequadas para aplicações com alta vibração (como compartimentos de motores e estruturas de máquinas).
2. Comparação entre porcas de fixação e outros elementos de fixação
| Tipo de Fixador | Método de Instalação | Resistência ao Arrancamento | Resistência ao Torque | Resistência à Vibração |
|---|---|---|---|---|
| Jack Nut | Requer ferramentas especiais para expansão | Baixa (depende da resistência do material) | Baixa (afetada pelas abas de expansão) | Moderada (tende a afrouxar) |
| Porca Rebite (Rivet Nut) | Requer ferramenta de rebitagem | Alta (forte ancoragem ao material) | Alta (rosca estável) | Boa (adequada para ambientes com vibração) |
| Porca Soldada (Weld Nut) | Requer soldagem | Muito alta (soldada diretamente para máxima resistência) | Muito alta (não afrouxa) | Muito alta (ideal para ambientes de alta vibração) |
| Porca Auto-cravante (Self-Clinching Nut) | Instalação por estampagem/prensagem | Alta (integração firme com o material) | Alta (rosca estável) | Excelente (amplamente utilizada em estruturas metálicas) |
3. Qual fixador é o mais adequado para as suas necessidades?
Quando escolher porcas de aperto:
- Adequado para materiais macios (plásticos, compósitos, drywall, etc.) onde as porcas tradicionais não podem ser utilizadas.
- Não requer suporte traseiro, ideal para espaços apertados.
- Cargas leves, principalmente para aplicações decorativas, máquinas leves e caixas de dispositivos eletrónicos.
Se for necessária uma resistência maior, considere:
- Porcas rebites: ideais para chapas metálicas finas mais resistentes, proporcionando maior resistência à tração e ao torque.
- Porcas soldadas: ideais para estruturas de alta resistência, como chassis automotivos e estruturas de aço para construção civil.
- Porcas auto-fixantes: adequadas para dispositivos eletrónicos e gabinetes, oferecendo conexões roscadas estáveis.
Quão resistentes são as porcas Jack?
1. Capacidade de carga
As porcas de aperto dependem principalmente de asas de expansão que se espalham atrás do material para fornecer força de fixação, portanto, a sua resistência depende de:
- Espessura do material
- Material da porca de aperto (aço, aço inoxidável, alumínio, etc.)
- Instalação correta
Resistência à tração
A resistência à tração refere-se à resistência máxima que as porcas Jack Nuts podem oferecer quando submetidas a uma força de tração axial. A seguir, apresentamos dados experimentais para porcas Jack Nuts de diferentes materiais em placas de aço com 1,0 mm de espessura (em Newtons, N):
| Material | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|
| Aço Carbono | 1200 N | 1600 N | 2000 N | 2800 N | 3500 N |
| Aço Inoxidável | 1400 N | 1800 N | 2300 N | 3100 N | 4000 N |
| Alumínio | 800 N | 1100 N | 1500 N | 2100 N | 2700 N |
As porcas Jack de aço inoxidável têm a maior resistência à tração, tornando-as adequadas para aplicações que exigem maior resistência. As porcas Jack de alumínio, por outro lado, têm menor resistência e são mais adequadas para aplicações com cargas leves, como caixas de dispositivos eletrónicos ou móveis.
Resistência ao cisalhamento
A resistência ao cisalhamento refere-se ao limite da resistência de uma porca Jack Nut a forças laterais (tais como impacto lateral ou pressão). Seguem-se os dados experimentais para diferentes materiais de porcas Jack Nut em placas de aço com 1,0 mm de espessura (em Newtons, N):
| Material | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|
| Aço Carbono | 1000 N | 1400 N | 1900 N | 2600 N | 3200 N |
| Aço Inoxidável | 1200 N | 1600 N | 2100 N | 2900 N | 3700 N |
| Alumínio | 700 N | 1000 N | 1300 N | 1900 N | 2500 N |
2. Ambientes aplicáveis
Ambientes com elevada humidade (por exemplo, marinho, processamento alimentar)
Ambientes com elevada vibração (por exemplo, automóvel, maquinaria)
Ambientes exteriores (por exemplo, construção, equipamento exterior)
Para que aplicações as porcas Jack são adequadas?
a. Indústria automóvel
Áreas de aplicação:
- Revestimentos das portas: utilizados para fixar painéis interiores e conjuntos de portas
- Suportes do painel de instrumentos: proporcionam ligações roscadas firmes em placas metálicas finas
- Acessórios da carroçaria: tais como tubos de ventilação, suportes de sensores, pontos de fixação do pára-choques, etc.
Por que usar porcas de aperto?
- Adequado para chapas metálicas finas, proporcionando ligações roscadas estáveis sem soldadura
- Pode ser utilizado em áreas de difícil acesso, permitindo a instalação em cavidades fechadas
- Reduz o peso do veículo, sendo mais leve em comparação com as ligações tradicionais por soldadura ou parafusos
b. Dispositivos eletrónicos
Áreas de aplicação:
- Fixação de caixas plásticas: como malas para computadores portáteis, racks para servidores, caixas para fontes de alimentação, etc.
- Ligações de estruturas metálicas leves: como ecrãs LED, painéis de controlo industriais, etc.
Por que usar porcas de aperto?
- Adequado para plásticos e metais leves, evitando danos ao material
- Não é necessário rosquear, fornecendo conexões roscadas internas diretamente
- Ideal para instalações em espaços pequenos, fácil de usar em dispositivos eletrónicos de precisão
c. Montagem de móveis
Áreas de aplicação:
- Fixação de madeira e placas compostas: como armários, mesas, cadeiras, estantes, etc.
- Ligações de materiais macios: como móveis de plástico ou estruturas de placas laminadas
Por que usar porcas de aperto?
- Evita que a madeira rache, sendo mais estável do que os parafusos auto-roscantes tradicionais. Em alguns sistemas de bombas hidráulicas, a porca do macaco funciona como um bloqueio de segurança ou estrutura de limitação mecânica, sendo um componente de proteção mecânica adicional.
- Removível, facilitando a manutenção e substituição de peças de mobiliário
- Fácil de instalar, não sendo necessárias ferramentas especiais para a fixação
d. Construção
Áreas de aplicação:
- Instalação de suportes leves: tais como suportes para ar condicionado, suportes para iluminação, etc.
- Fixação de tubos: instalação de braçadeiras para tubos em paredes ou estruturas metálicas
- Instalação de painéis decorativos e à prova de som: utilizados para fixar painéis de parede e estruturas de teto
Por que usar porcas de aperto?
- Adequado para materiais de parede fina, como chapas metálicas, placas de gesso, painéis de parede de plástico
- Forma uma ponta roscada resistente após a instalação, suportando repetidas desmontagens e remontagens
- Economiza tempo de construção, mais rápido em comparação com os parafusos de expansão tradicionais
Como melhorar a resistência da instalação das porcas de fixação?
As porcas Jack são utilizadas principalmente para ligações roscadas em chapas finas e materiais macios, mas métodos de instalação inadequados ou seleção incorreta de materiais podem levar ao afrouxamento da porca ou à capacidade insuficiente de suporte de carga. Para melhorar a resistência da instalação das porcas Jack, podem ser feitas as seguintes otimizações:
1. Escolha corretamente as especificações da porca do macaco
(1) Escolha o tamanho certo da porca do macaco
- M4, M5, M6: Adequado para estruturas leves, como dispositivos eletrónicos e fixação de caixas plásticas
- M8, M10: Adequado para móveis, suportes mecânicos leves e aplicações com requisitos de resistência ligeiramente mais elevados
- M12 e acima: Adequado para aplicações com maior capacidade de carga, como fixação de suportes em edifícios
(2) Escolha o material certo
| Material | Características | Cenários de Aplicação |
|---|---|---|
| Porcas Jack de Aço Carbono | Maior resistência, mas podem enferrujar | Adequadas para uso industrial geral, como máquinas e setor automotivo |
| Porcas Jack de Aço Inoxidável | Alta resistência à corrosão, resistência moderada | Adequadas para ambientes úmidos ou externos, como construção e equipamentos navais |
| Porcas Jack de Liga de Alumínio | Leves, resistência relativamente menor | Adequadas para aplicações sensíveis ao peso, como dispositivos eletrônicos |
2. Otimize o método de instalação
Ferramentas manuais vs. ferramentas pneumáticas vs. ferramentas hidráulicas
| Método de Instalação | Características | Cenários de Aplicação |
|---|---|---|
| Ferramentas Manuais (chaves, rebitadores) | Adequadas para instalações em pequenos lotes, baixo custo, mas a força irregular pode levar a uma instalação instável | DIY, manutenção, montagem de móveis |
| Ferramentas Pneumáticas (rebitadores pneumáticos) | Alta velocidade, instalação uniforme, porém requerem fonte de ar | Produção em oficina, montagem em massa |
| Ferramentas Hidráulicas (rebitadores hidráulicos) | Fornecem maior força de tração, adequadas para aplicações de alta resistência | Fabricação industrial, construção |
- Para instalações em massa, use ferramentas pneumáticas ou hidráulicas para garantir uma instalação uniforme e estável da Jack Nut.
- Certifique-se de que o tamanho do orifício de instalação é adequado. Um orifício demasiado grande impedirá que a Jack Nut fixe eficazmente, enquanto um orifício demasiado pequeno poderá causar deformação ou danos no material de instalação.
3. Soluções alternativas: quando as porcas Jack não são adequadas
(1) Porcas rebites
- Adequado para chapas metálicas e materiais mais espessos
- Proporciona maior resistência à tração e ao cisalhamento
- Forma uma conexão roscada forte após a instalação, ideal para ambientes com alta vibração (como equipamentos mecânicos)
(2) Insertos roscados
- Adequado para materiais macios, como madeira e plástico
- Proporciona uma conexão roscada mais segura, impedindo que as porcas Jack se soltem em materiais macios
- Comumente usado na montagem de móveis e instalação de produtos plásticos
(3) Porcas soldadas
- Adequado para ligações de alta resistência, tais como maquinaria pesada e estruturas de aço
- Requer processos de soldadura, mas oferece uma estabilidade extremamente elevada
